Extensions & Schnittstellen
Beleuchtung
Dimmer Extension
CHF 614.00
CHF 568.00 exkl. MwSt.

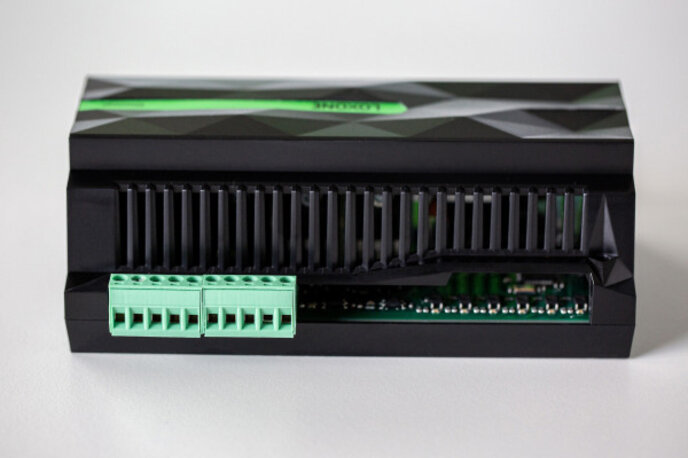

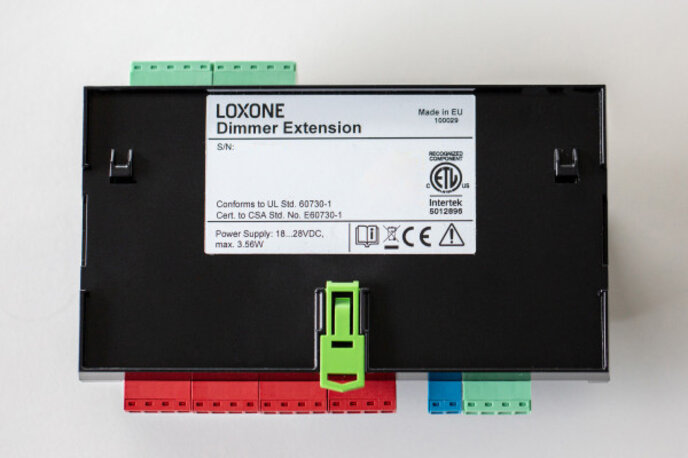

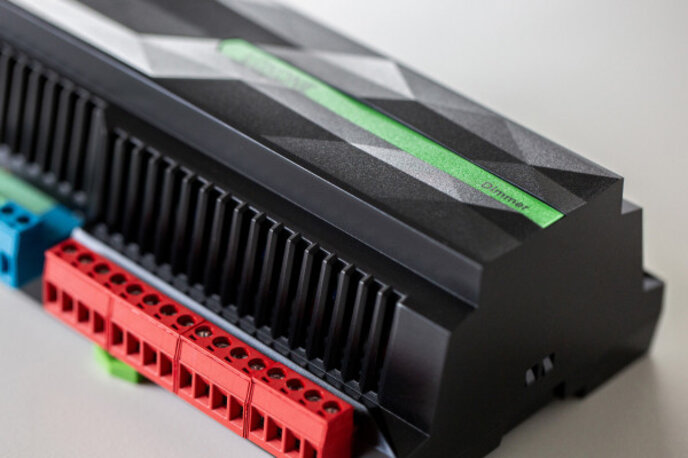

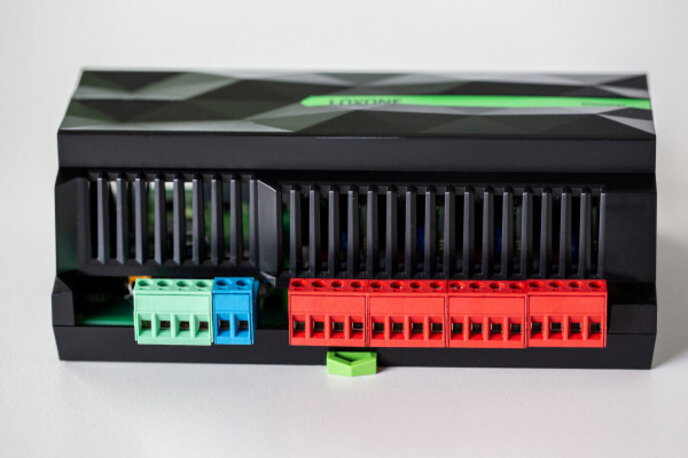

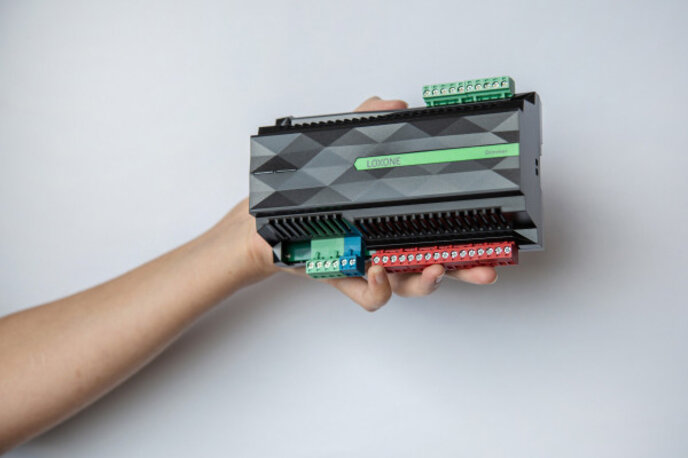

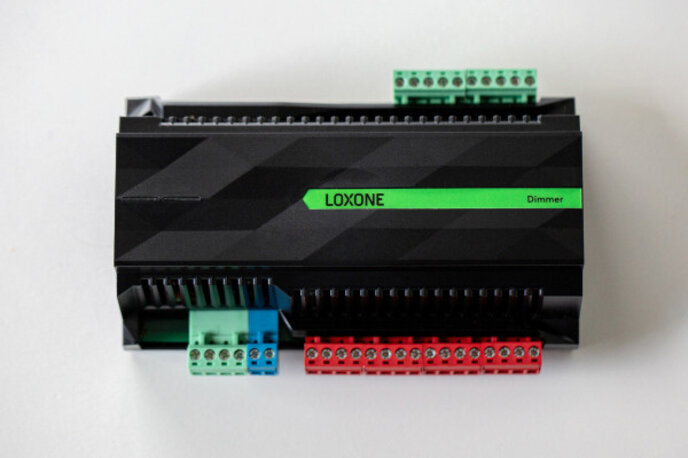

Die LOXONE Dimmer Extension stellt 4 Ausgänge zum Dimmen von Hochvolt-Leuchtmitteln zur Verfügung.
Features:
- 4 dimmbare Ausgänge
- 8 digitale Eingänge
- universell einsetzbar für ohmsche, kapazitive und induktive Last
Sie planen eine komplette Gebäudeautomation?
Wir planen und realisieren Gebäudeautomation für Wohn- und Gewerbegebäude – von der Planung über die Installation bis zur individuellen Visualisierung.
Gebäudeautomation planen →
Spezifikationen
| Versorgungsspannung | 18 … 28 VDC |
| Leistungsaufnahme | typ. 0,33 W, max. 0,36 W |
| Verlustleistung bei max. Last | 3,56 W |
Mehr anzeigen
| Digital (8) | Logik 0: 0 … 4,5 VDCUndefiniert: 4,5 … 5 VDCLogik 1: 5 … 24 VDC(Ri = 100 kOhm) |
| Dimmbar (4) | $21 |
| LOXONE Link | LOXONE Link:Verbindung mit Miniserver |
| Temperatur | -10…50 °C / 14…122 °F |
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP20 |
| Leiterquerschnitt | 0,05 … 2,5 mm² / AWG 30 … 12 |
| Abisolierlänge | 6 … 7,5 mm / 0,24 … 0,30” |
| Anzugsdrehmoment | 0,5 … 0,6 Nm / 0,37 … 0,44 lbf·ft |
| Temperaturbeständigkeit | min. 80 °C / 176 °F für IEC,min. 75 °C / 167 °F für UL |
| Montageart | Hutschiene nach EN50022, 35 mm |
| Farbe | Schwarz: RAL 9005 |
| Glanzgrad | Matt |
| Nettogewicht | 353 g |
| Bruttogewicht | 424 g |
| Produktmasse | 158 x 88 x 59 mm / 6,22 x 3,46 x 2,32” (L x B x H) |
| Packmass | 180 x 110 x 65 mm / 7,08 x 4,33 x 2,56” (L x B x H) |
| Einsatzgebiet | Typ 1 (UL 60730-1, CSA E 60730-1) |
| Bemessungsspannung der Dimmerausgänge | 2.5 kV (UL 60730-1, max. Höhe 2000 m) |
| Verschmutzungsgrad | 2 |
| Software Klasse | A |
| Normen | UL 60730-1IEC 60730-1 |
Weniger anzeigen
