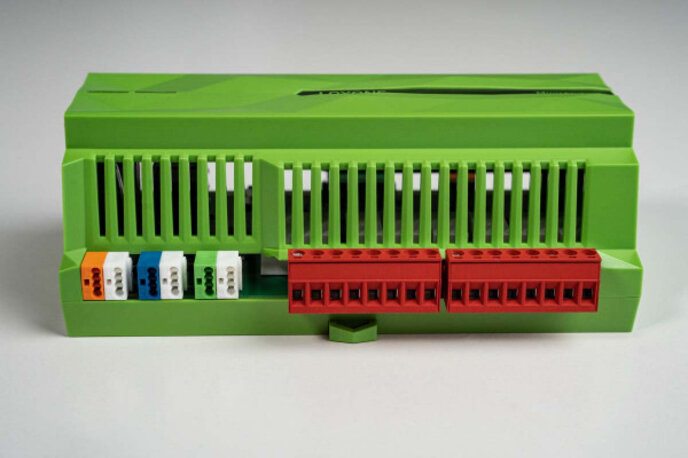

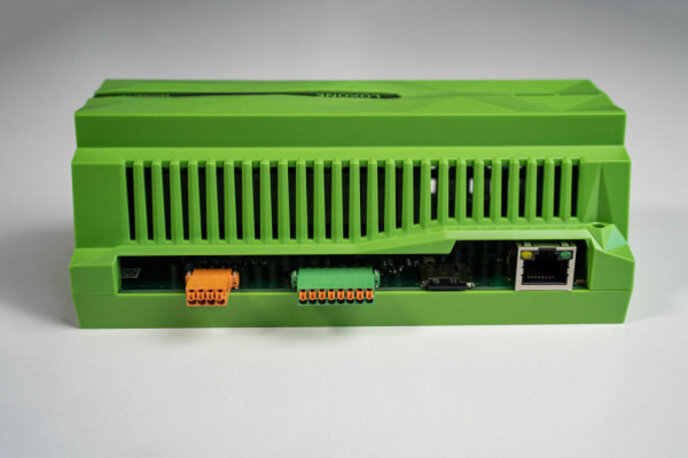

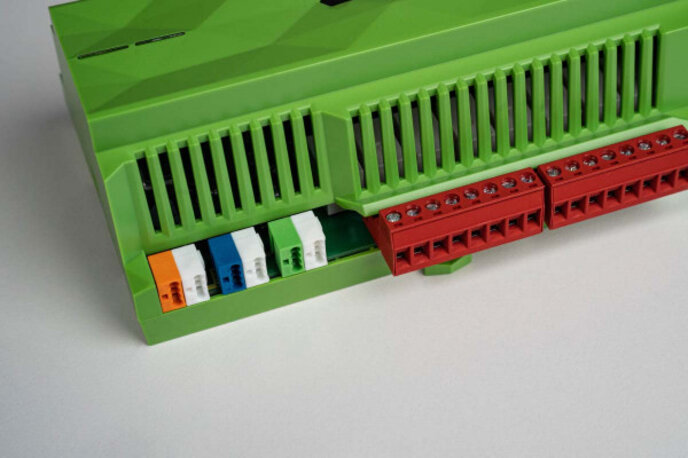

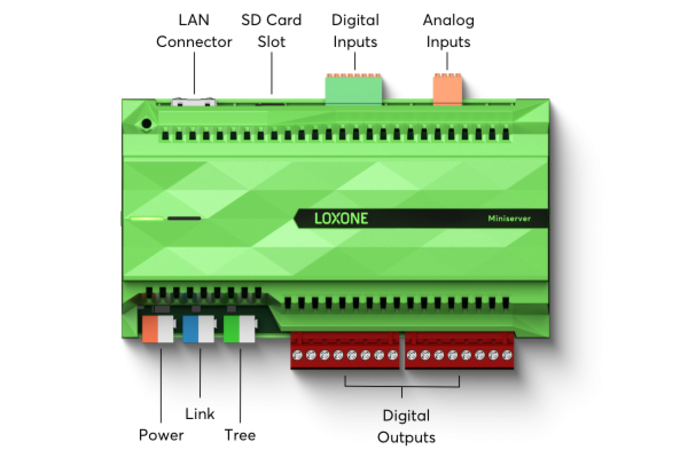

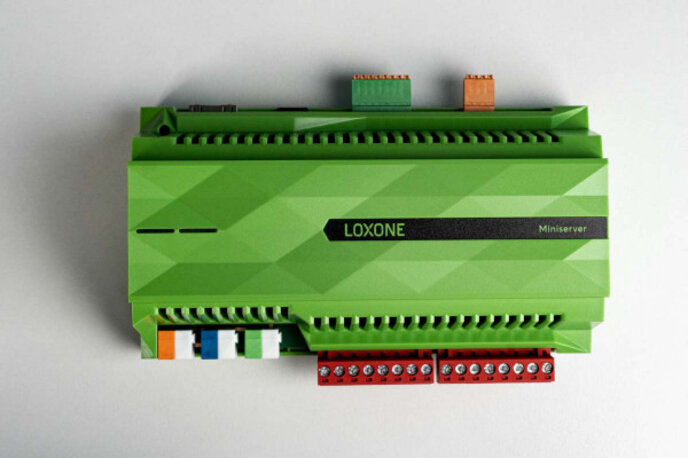

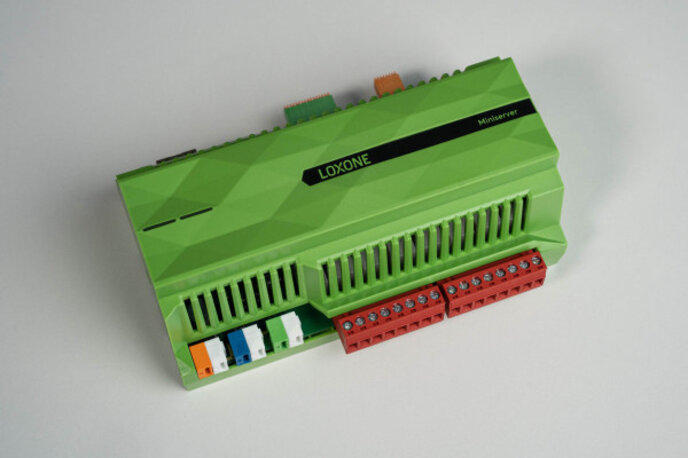

Miniserver
Miniserver
CHF 860.50
CHF 796.00 exkl. MwSt.
Der Miniserver ist das ultimative Werkzeug zur Automatisierung von Eigenheimen, Gewerbeobjekten und Spezialanwendungen. Als zentrale Steuereinheit der Haus- & Gebäudeautomation und mit zahlreichen Schnittstellen on-board erledigt er die meisten Aufgaben in punkto Sicherheit, Komfort und Energieeffizienz.
Features:
- 8 digitale Eingänge
- 4 analoge Eingänge
- 8 digitale Relaisausgänge, potentialfrei
- LOXONE Link: bis zu 30 Extensions
- LOXONE Tree: bis zu 50 Tree Geräte
- LAN Schnittstelle
Sie planen eine komplette Gebäudeautomation?
Wir planen und realisieren Gebäudeautomation für Wohn- und Gewerbegebäude – von der Planung über die Installation bis zur individuellen Visualisierung.
Gebäudeautomation planen →
Spezifikationen
| Versorgungsspannung | 19,2 … 30 VDC |
| Leistungsaufnahme | typ. 1,85 W, max. 3 W |
| Verlustleistung bei max. Last | 6,7 W |
| Max. Einschaltstrom | 15 A |
| Digitale Eingänge | 8 digitale Eingängelogisch 0: 0 ... 4,5VDCundefiniert: 4,5 ... 6VDClogisch 1: 6 ... 24VDC(Ri=45kOhm) als Frequenzzähler verwendbar:Frequenz: 1 ... 250Hzmin. Pulsbreite 2msGenauigkeit: +/- 1Hz |
| Analoge Eingänge | 4 analoge Eingänge 0 ... 10VDC, Auflösung 12 Bit bei Verwendung als digitale Eingänge:logisch 0: 0 ... 0,8VDCundefiniert: 0,9 ... 1,5VDClogisch 1: 1,6 ... 24VDC(Ri=11kOhm) |
| Ausgänge | 8 digitale Ausgänge (Relais), potentialfrei250VAC 10A* bei cosᵠ =1 oder 30VDC 10A* |
| Gangreserve der internen Uhr | 64 Stunden |
Mehr anzeigen
| Temperatur | 0 ... 50 °C / 32 ... 122 °F |
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| LOXONE Link | Verbindung mit bis zu 30 Extensions |
| LOXONE Tree | Verbindung mit bis zu 50 Tree Geräten |
| Ethernet | 100Mbps, IPv4/IPv6, HTTPS, SSL/TLSTCP/IP, Modbus TCP, UDP |
| Leiterquerschnitt | Spannungsversorgung, LOXONE Link, LOXONE TreeDigitale & Analoge EingängeDigitale Ausgänge0.25 … 0.8mm² /AWG23 … 180.14 ... 0.5mm² /AWG26 ... 200.05 … 2.5mm² / AWG30 …12 |
| Abisolierlänge | Spannungsversorgung, LOXONE Link, LOXONE TreeDigitale & Analoge EingängeDigitale Ausgänge5mm / 0,2"7mm / 0,28"6 … 7,5mm / 0,24 … 0,30” |
| Anzugsdrehmoment | Spannungsversorgung, LOXONE Link, LOXONE TreeDigitale & Analoge EingängeDigitale Ausgänge--0,5 ... 0,6N·m / 0,37 ... 0,44 lbf·ft |
| Temperaturbeständigkeit | Spannungsversorgung, LOXONE Link, LOXONE TreeDigitale & Analoge EingängeDigitale Ausgänge-40 … 105°C / -40 … 221°F-40 ... 70 °C / -40 ... 158°Fmin. 80°C / 176°F für IEC, min. 75°C / 167°F für UL |
| Montageart | Hutschiene nach EN50022, 35 mm |
| Farbe | Grün: RAL 6018 |
| Glanzgrad | Matt |
| Nettogewicht | 327g |
| Bruttogewicht | 372 g |
| Produktmasse | 157x88x57mm / 6,18x3,46x2,24” (LxBxH), 9 Teilungseinheiten |
| Packmass | 180 x 110 x 65 mm / 7,08 x 4,33 x 2,56” (L x B x H) |
| Schutzklasse | IP20 |
| Einsatzgebiet | Typ 1 (UL 60730-1, CSA E 60730-1) |
| Bemessungsspannung der digitalen Ausgänge | 2,5 kV (UL 60730-1, max. Höhe 2000 m) |
| Verschmutzungsgrad | 2 |
| Software Klasse | A |
