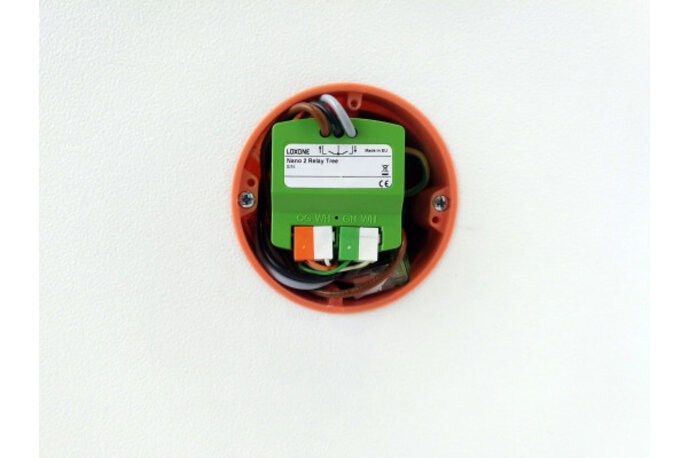

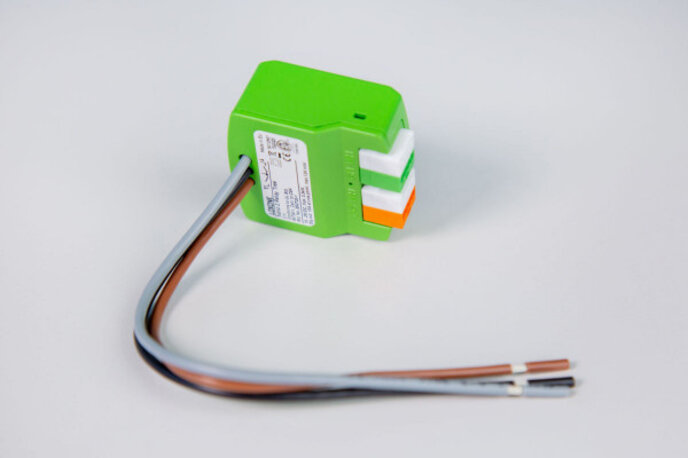

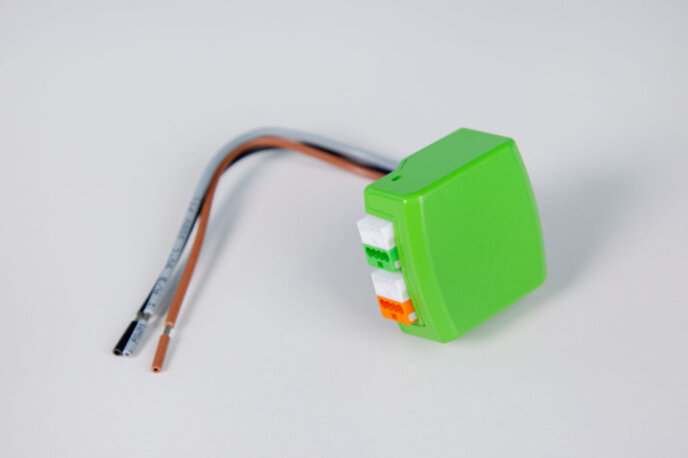

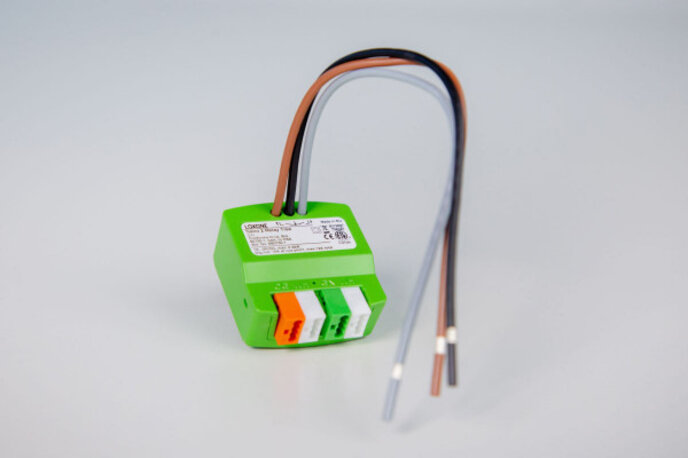

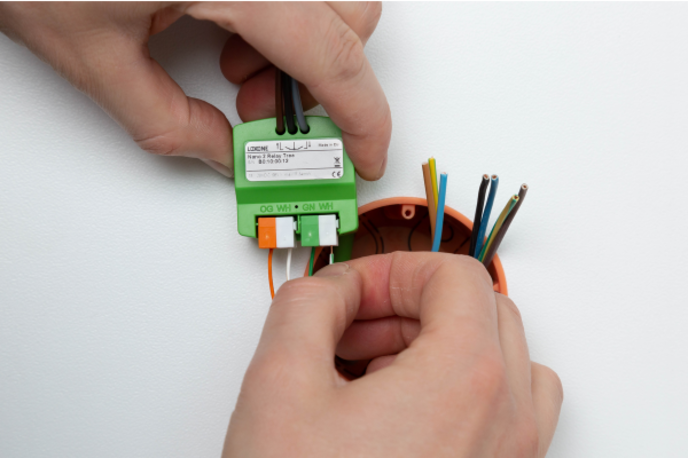

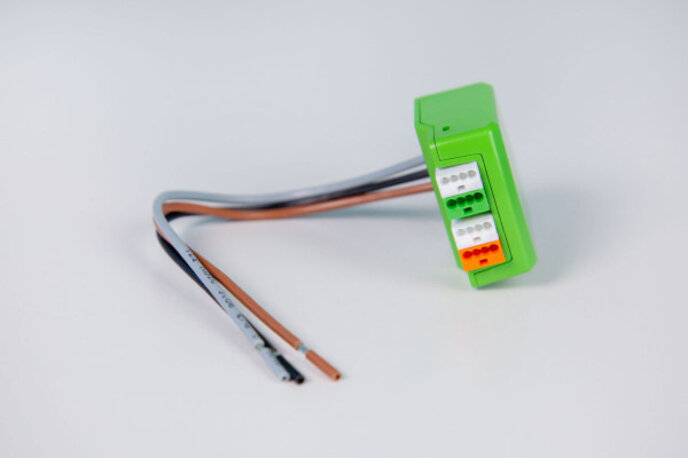

Nano 2 Relay Tree
CHF 127.55
CHF 118.00 exkl. MwSt.
Das LOXONE Nano 2 Relay Tree ist ein kompaktes Modul mit 2 Relaisausgängen, die für Beschattungseinrichtungen oder den universellen Einsatz geeignet sind.
Features:
- Stromflusserkennung
- Vollautomatische Endlagenerkennung
- Geeignet für Beschattung, Beleuchtung, Lüfter und vieles mehr
Sie planen eine komplette Gebäudeautomation?
Wir planen und realisieren Gebäudeautomation für Wohn- und Gewerbegebäude – von der Planung über die Installation bis zur individuellen Visualisierung.
Gebäudeautomation planen →
Spezifikationen
| Versorgungsspannung | 18 … 28 VDC |
| Leistungsaufnahme | typ. 0,1 W, max. 0,34 W |
| Verlustleistung bei max. Last | 2,2 W |
| Mindestlast für Endlagenerkennung | 100mA |
| Max. Einschaltstrom | 15 A |
| Ausgänge | 2 digitale Ausgänge (Relais), potentialfrei, mit einem gemeinsamen Kontaktmax. 250VAC 10A at cosᵠ=1odermax. 30VDC 10AGesamtlast max. 12A |
| Einstellbereich Stromflusserkennung | 100 … 5000mA |
| Temperatur | -40 … 55°C / -40 … 131°F |
Mehr anzeigen
| Luftfeuchtigkeit | max. 95% r.H. (nicht kondensierend) |
| Leiterquerschnitt | Anschlussleitungen: 1,5mm² / AWG18 Spannungsversorgung & LOXONE Tree: 0,25 … 0,8mm² / AWG23 … 18 |
| Abisolierlänge | Anschlussleitungen: 5mm / 0,2" Spannungsversorgung & LOXONE Tree: 5mm / 0,2" |
| Temperaturbeständigkeit | Anschlussleitungen: min. 80°C / 176°F für IEC, min. 75°C / 167°F für UL Spannungsversorgung & LOXONE Tree: -40 … 105°C / -40 … 221°F |
| Länge | Anschlussleitungen: 150mm / 5,91" Spannungsversorgung & LOXONE Tree: - |
| Farbe | Grün: RAL 6018 |
| Glanzgrad | Matt |
| Nettogewicht | 37g |
| Bruttogewicht | 59g |
| Produktmasse | 39,45x38,95x20,20mm / 1,55x1,53x0,80” (LxBxH) |
| Packmass | 84x80x47mm / 3,31x3,15x1,85” (LxBxH) |
| Schutzklasse | IP20 |
