Power Supply & Backup
CHF 878.85
CHF 813.00 exkl. MwSt.

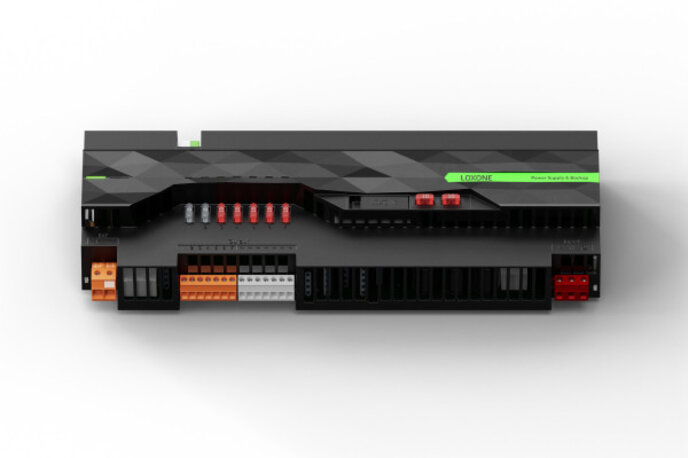

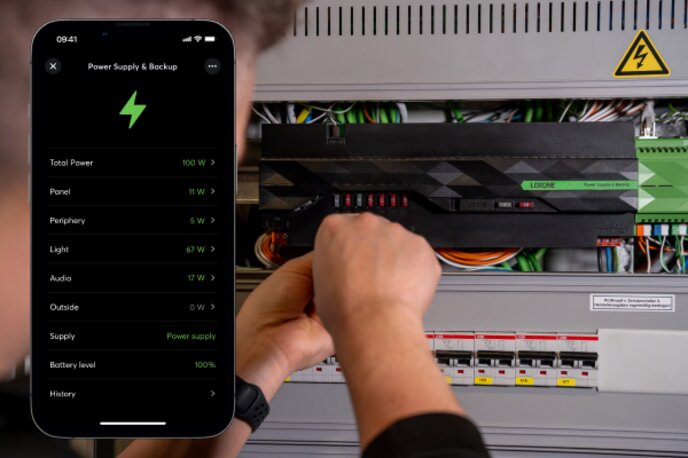

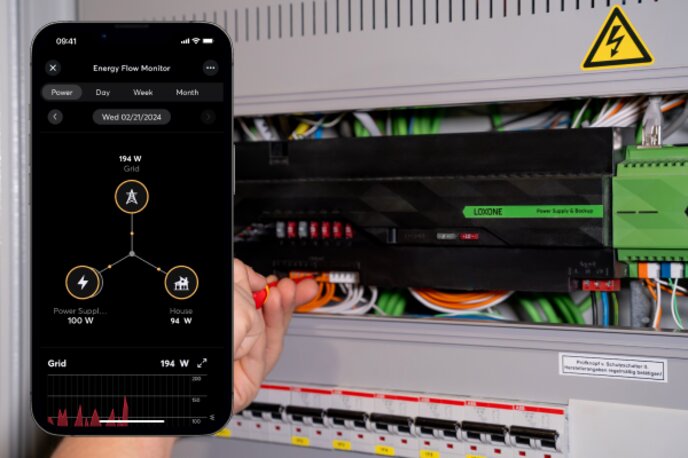

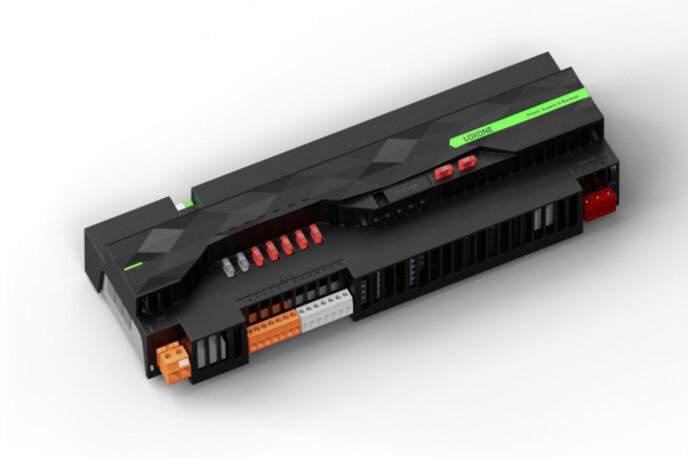

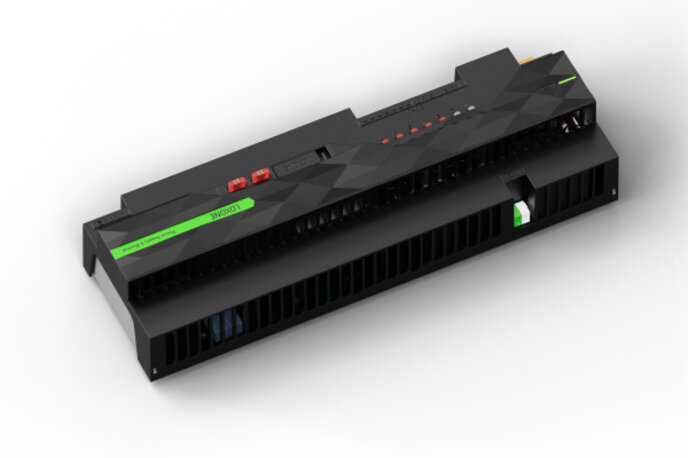

Das LOXONE Power Supply & Backup ist ein Hutschienen-Netzteil für bis zu 40A. Es bietet sieben vom Netz isolierte Ausgänge mit 24 VDC für jeweils bis zu 10A. Jeder Ausgang verfügt über eine eigene Sicherung und Leistungsmessung. Schliessen Sie zusätzlich eine 36VDC-Batterie an, um Ihre LOXONE Installation im Falle eines Stromausfalls mit Strom zu versorgen. Natürlich ohne Unterbrechung.
Sie planen eine komplette Gebäudeautomation?
Wir planen und realisieren Gebäudeautomation für Wohn- und Gewerbegebäude – von der Planung über die Installation bis zur individuellen Visualisierung.
Gebäudeautomation planen →
Spezifikationen
| Nennspannung | 36VDC |
| Entladestrom Spitzenlast | 25A |
| Entladestrom Nennlast | 17A |
| Max. Ladestrom | 2A |
| Batterietyp | Blei-Säure, VRLA empfohlen |
| Batteriekapazität | max. 200Ah für eine einzelne Batterie eines 36V-Packs |
| Max. Länge der Batterieleitungen | 2m / 6.56ft |
| Batterieabsicherung | Die Batterieleitung ist nahe der Batterie passend abzusichern. |
Mehr anzeigen
| Eingangsstrom Nenn / Spitze | 4.6A / 6.9A |
| Einschaltstrom | 15A |
| Wirkungsgrad | typ. 94% |
| Leistungsaufnahme ohne Last | 4W |
| Leistungsfaktor | 0.96 |
| Gesamtstrom Nennlast (dauernd) | Netzbetrieb: 40A Batteriebetrieb: 25A |
| Gesamtstrom Spitzenlast (10sec) | Netzbetrieb: 60ABatteriebetrieb: 40A |
| Ausführung der Ausgänge | 7 Ausgänge mit je bis zu 10Aeinzeln abgesichert, durch Benutzer wechselbare SicherungenMeldung defekter Sicherungen durch LEDs und SoftwareLeistungsmessung für jeden Ausgangvom Netz isoliert, SELV und PELV fähigGND-Klemmen intern verbundenThermischer und Überlastschutz durch Abschaltung der Gesamtlast |
| Sicherungstyp | Kfz Flachsicherung Mini 32V, APM/ATMLittelfuse® 297max. 15A |
| LOXONE Tree | Verbindung mit Miniserver / Tree Extension |
| Umgebungstemperatur | -25 … 70°C / -13 … 158°F Lastminderung von 2% / °K über 45°C / 113°F erforderlich! |
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Installation | Auf einer Hutschiene in einem geeigneten Installationsverteiler montieren. Durch horizontale Montage im unteren Bereich des Verteilers und einen Freiraum von 50mm / 2" über und unter dem Gerät die Wärmeableitung sicherstellen. Belüftungsöffnungen nicht abdecken. |
| Min. Volumen des Verteilers | 100l / 6100 cu in |
| Klemmentyp | AC Eingang, DC Ausgänge: 0.5 ... 2.5mm² / AWG20 ... 12 Batterie Eingang: 0.5 … 4mm² / AWG20 … 10 LOXONE Tree: 0.28 … 0.8mm² / AWG23 … 18 |
| Abisolierlänge | AC Eingang, DC Ausgänge: 7mm / 0,28" Batterie Eingang: 8mm / 0,32" LOXONE Tree: 5 … 6mm / 0,2 … 0,24" |
| Anzugsdrehmoment | AC Eingang, DC Ausgänge: 0.5 … 0.6Nm / 0.37 … 0.44 lbf ft Batterie Eingang: 0.7Nm / 0.52 lbf ft LOXONE Tree: - |
| Temperaturbeständigkeit | AC Eingang, DC Ausgänge: min. 90°C / 194°F Batterie Eingang: min. 90°C / 194°F LOXONE Tree: -40 … 105°C /-40 … 221°F |
| Montageart | Hutschiene nach EN50022, 35 mm |
| Farbe | Schwarz: RAL 9005 |
| Glanzgrad | Matt |
| Nettogewicht | 1532g |
| Bruttogewicht | 1832g |
| Produktmasse | 324x110x72,37mm / 12,76x4,33x2,85" (LxBxH), 18 Teilungseinheiten |
| Packmass | 372x148x105mm / 14,65x5,83x4,13" (LxBxH) |
| Schutzklasse | IP20 |
| Einsatzgebiet | Typ 1 (Mit Schutzleiter, Einbaugerät für feste Verdrahtung) |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | II, gemäss IEC 62368-1 |
| EMV entspricht den folgenden Normen | EN 61000-6-1EN 61000-6-3 |
Weniger anzeigen
