Beschattung

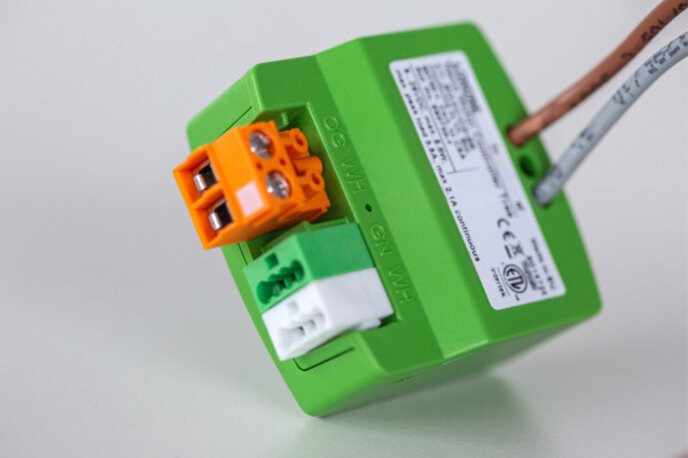

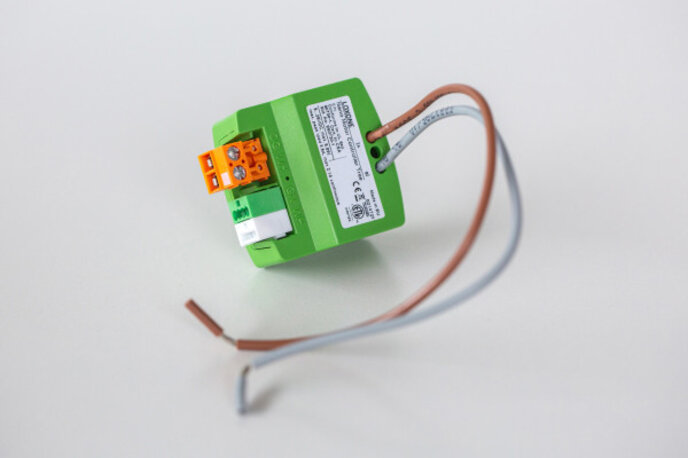

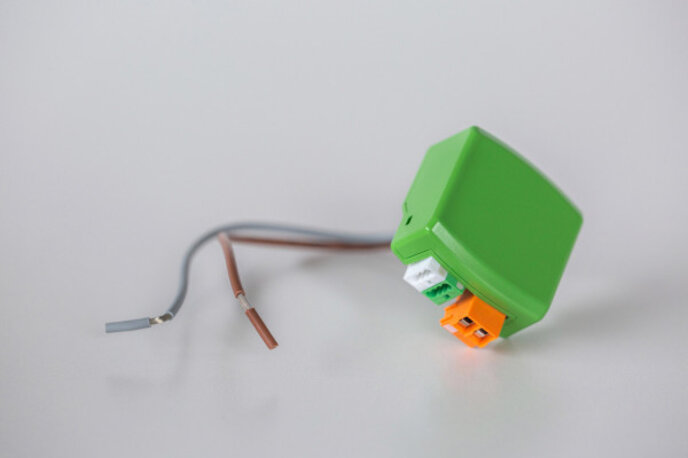

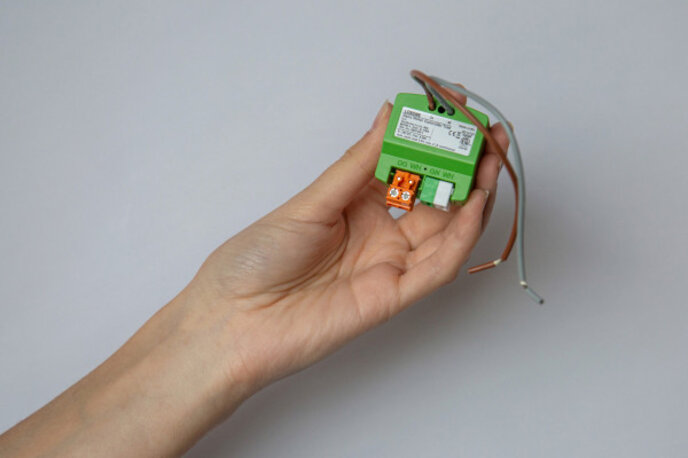

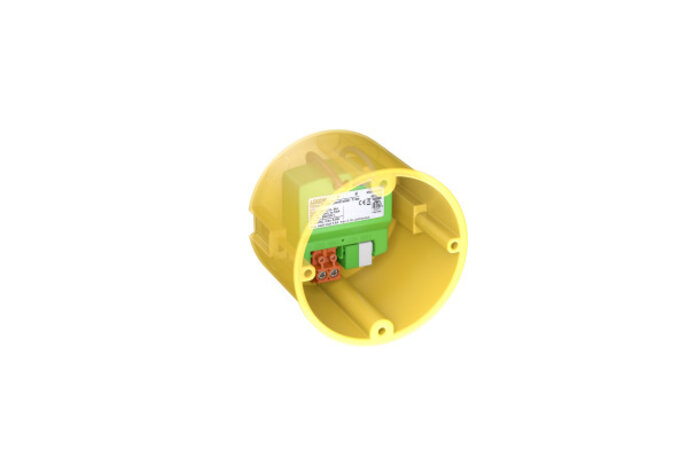

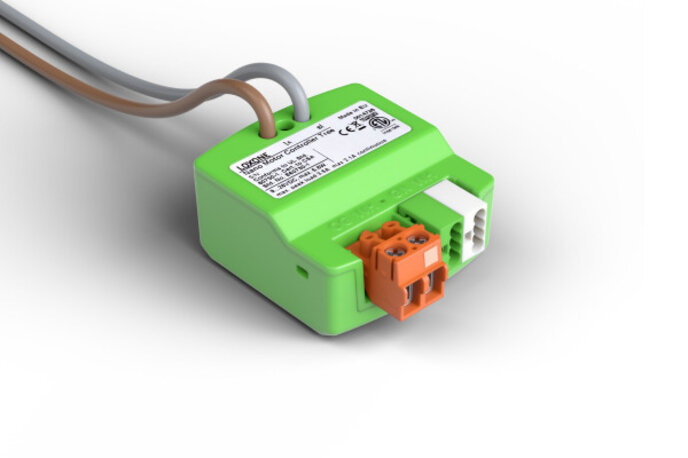

Nano Motor Controller Tree
CHF 153.50
CHF 142.00 exkl. MwSt.
Der Nano Motor Controller Tree ist ein kompaktes Modul mit Gleichstrom-Ausgängen, welches über die LOXONE Tree Schnittstelle angesteuert wird. An den konfigurierbaren Ausgängen können Gleichstrom-Motore in der Geschwindigkeit gesteuert werden, oder LED-Leuchtmittel gedimmt werden.
Features:
- 3 Betriebsarten: Motor Bidirektional, Motor Unidirektional, PWM Dimmung
- Integrierte Überstromerkennung sowie Stromflusserkennung
Sie planen eine komplette Gebäudeautomation?
Wir planen und realisieren Gebäudeautomation für Wohn- und Gewerbegebäude – von der Planung über die Installation bis zur individuellen Visualisierung.
Gebäudeautomation planen →
Spezifikationen
| Versorgungsspannung | 9 … 26 VDC |
| Leistungsaufnahme | typ. 0,22 W, max. 0,28 W |
| Betriebsart | Motor Bidirektional 1 AusgangMotor Unidirektional 2 AusgängeDimmer 1 Ausgang |
| Max. Gesamtbelastung der Ausgänge | 2,1A kontinuierlich; 5A Spitze (<30s) 2,1A |
| PWM Frequenz | 1kHz ... 10kHz 400Hz |
| Verlustleistung bei max. Last | 5.8W 1.7W |
| Einstellbereich Stromflusserkennung | 100mA ... 3500mA |
| Einstellbereich Überstromerkennung | 100mA ... 3500mA |
| Schnittstellen | LOXONE Tree: connection with Miniserver / Tree Extension |
| Temperatur | -20...50°C / -4...122°F |
Mehr anzeigen
| Luftfeuchtigkeit | max. 95% r.H. (nicht kondensierend) |
| Leiterquerschnitt | Anschlusskabel (Ausgang): 1.5mm² / AWG18 Spannungsversorgung: 0.75 ... 2.5mm² / AWG18 ... 13 LOXONE Tree: 0.25 … 0.8mm² / AWG23 … 18 |
| Abisolierlänge | Anschlusskabel (Ausgang): 10mm / 0.4" Spannungsversorgung: 5mm / 0.2” LOXONE Tree: 5mm / 0.2" |
| Länge | Anschlusskabel (Ausgang): 150mm / 5.91" Spannungsversorgung: - LOXONE Tree: - |
| Drehmoment der Klemmen | Anschlusskabel (Ausgang): - Spannungsversorgung: 0.35 ... 0.4Nm / 0.26 ... 0.3 lbf ft LOXONE Tree: - |
| Temperaturbeständigkeit | Anschlusskabel (Ausgang): min. 80°C / 176°F for IEC, min. 75°C / 167°F for UL Spannungsversorgung: -40 … 105°C / -40 … 221°F LOXONE Tree: -40 … 105°C / -40 … 221°F |
| Farbe | Grün: RAL 6018 |
| Glanzgrad | Matt |
| Nettogewicht | 37g |
| Bruttogewicht | 59g |

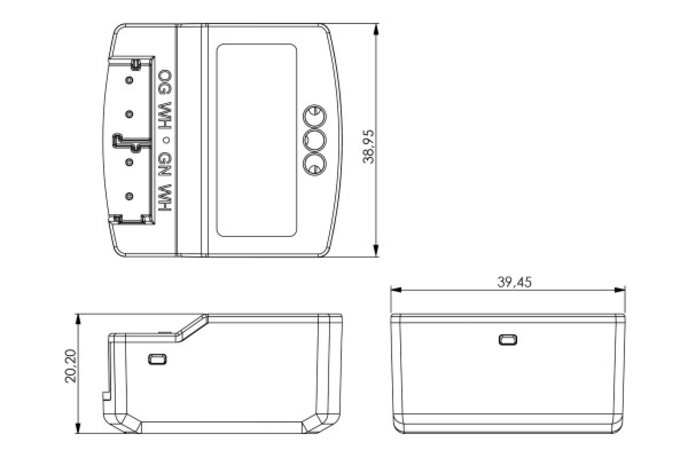

| Produktmasse | 39,45x38,95x20,20mm / 1,55x1,53x0,80” (LxBxH) |
| Packmass | 84x80x47mm / 3,31x3,15x1,85” (LxBxH) |
| Schutzklasse | IP20 |
Weniger anzeigen
