Beschattung
Extensions & Schnittstellen

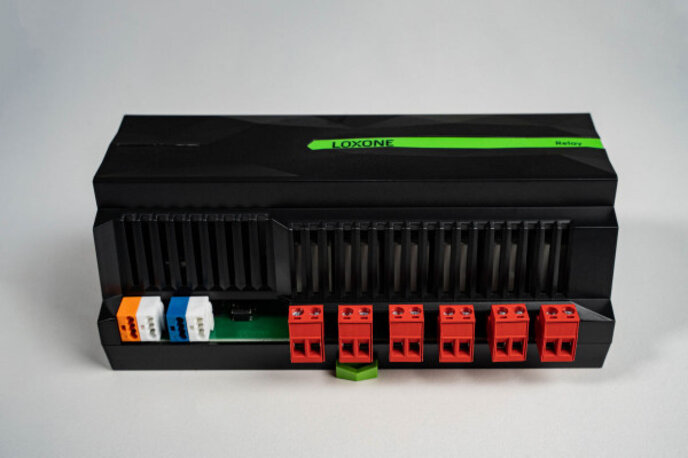

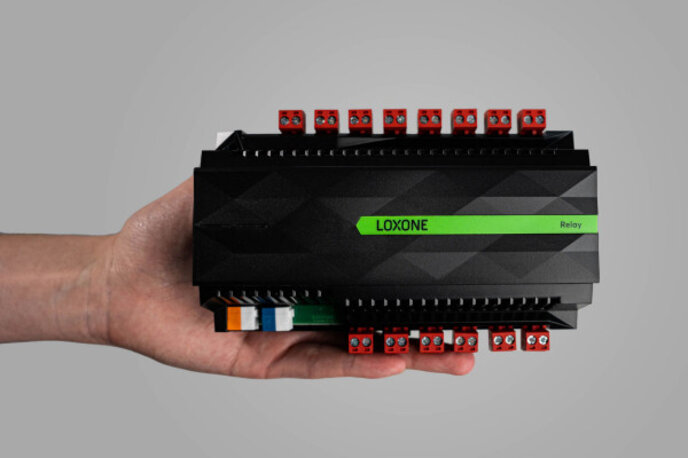

Relay Extension
CHF 449.70
CHF 416.00 exkl. MwSt.
Die LOXONE Relay Extension stellt 14 Ausgänge mit potentialfreien Relais zur Verfügung. Zusammen mit dem Miniserver erhältst du so die perfekte Lösung zur Steuerung von Beschattung, Beleuchtung, Heizung, Alarmanlage und vielem mehr.
Sie planen eine komplette Gebäudeautomation?
Wir planen und realisieren Gebäudeautomation für Wohn- und Gewerbegebäude – von der Planung über die Installation bis zur individuellen Visualisierung.
Gebäudeautomation planen →
Spezifikationen
| Versorgungsspannung | 18 … 28 VDC |
| Leistungsaufnahme | typ. 0,7 W (alle Relais aus), max. 3,8 W (alle Relais ein) |
| Verlustleistung bei max. Last | 11 W |
| Max. Einschaltstrom | 24 A |
| Ausgänge | 14 digitale Ausgänge (Relais), potentialfrei250VAC 16A bei cos =1 (IEC) GesamtlastExtension max. 48A (IEC)250VAC 15A bei cos =1 (UL) GesamtlastExtension max. 45A (UL)max. 30VDC 16A |
Mehr anzeigen
| LOXONE Link | Verbindung mit Miniserver |
| Temperatur | -40 … 40 °C / -40 … 104 °F |
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP20 |
| Klemmentyp | 24 VDC & LOXONE LinkAusgängeDG220B- |
| Leiterquerschnitt | 0,25 … 0,8 mm² / AWG 23 … 180,05 … 2,5 mm² / AWG 30 … 12Last > 12 A: min. 2,5 mm² / AWG 12 |
| Abisolierlänge | 5 mm / 0,2"6 … 7,5 mm / 0,24 … 0,30” |
| Anzugsdrehmoment | -0,5 … 0,6 Nm / 0,37 … 0,44 lbf·ft |
| Temperaturbeständigkeit | -40 … 105 °C / -40 … 221 °Fmin. 80 °C / 176 °F für IEC, min. 75 °C / 167 °F für UL |
| Montageart | Hutschiene nach EN50022, 35 mm |
| Farbe | Schwarz: RAL 9005 |
| Glanzgrad | Matt |
| Nettogewicht | 445 g |
| Bruttogewicht | 501 g |
| Produktmasse | 158 x 88 x 59 mm / 6,22 x 3,46 x 2,32” (L x B x H) |
| Packmass | 180 x 110 x 65 mm / 7,08 x 4,33 x 2,56” (L x B x H) |
| Einsatzgebiet | Typ 1 (UL 60730-1, CSA E 60730-1) |
| Bemessungsspannung der digitalen Ausgänge | 2,5 kV (UL 60730-1, max. Höhe 2000 m) |
| Verschmutzungsgrad | 2 |
| Software Klasse | A |
| Normen | UL 60730-1IEC 60730-1 |
Weniger anzeigen
