Extensions & Schnittstellen

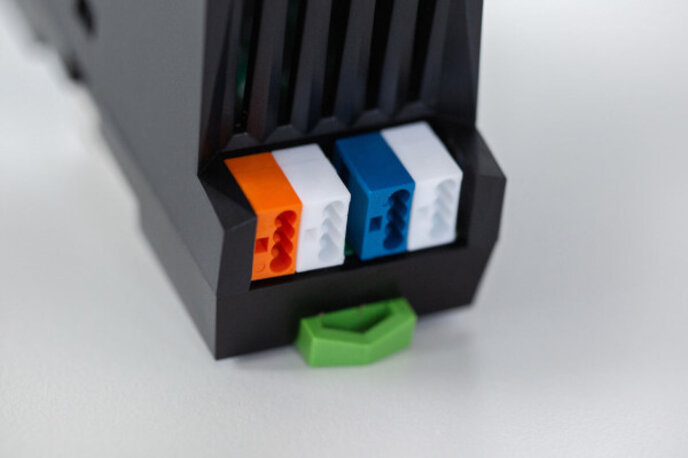

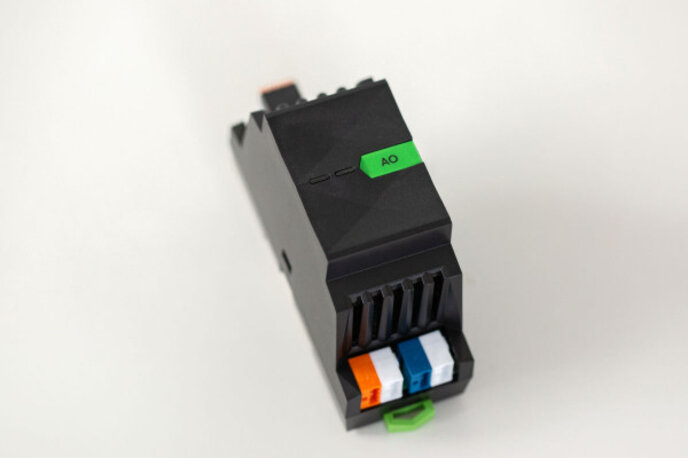

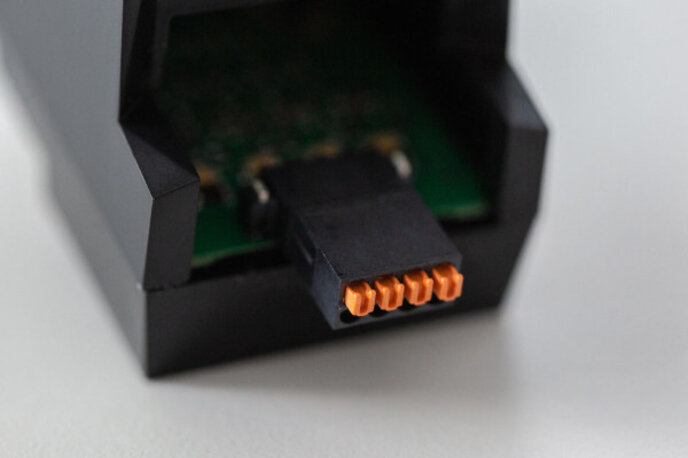

AO Extension
CHF 361.05
CHF 334.00 exkl. MwSt.
Die LOXONE AO Extension stellt 4 analoge 0-10V Ausgänge zur Verfügung. Perfekt zur Übertragung analoger Steuersignale im Bereich 0-10V. So können zum Beispiel Heizungen, Elektronische Vorschaltgeräte, Pumpen und vieles mehr angesteuert werden.
Features:
- Momentane Leistung: max. 20mA
- Kontinuierliche Leistung: max. 10mA
- Auflösung: 0,1V
Sie planen eine komplette Gebäudeautomation?
Wir planen und realisieren Gebäudeautomation für Wohn- und Gewerbegebäude – von der Planung über die Installation bis zur individuellen Visualisierung.
Gebäudeautomation planen →
Spezifikationen
| Versorgungsspannung | 14 … 28 VDC |
| Leistungsaufnahme | typ. 0,11 W, max.1,26 W |
| Verlustleistung bei max. Last | 1,26 W |
Mehr anzeigen
| Analog (4) | Bereich: 0 ... 10 VMomentanausgang: max. 20 mADauerbetriebsausgang: max. 10 mAAuflösung: 0,1 V |
| LOXONE Link | Verbindung mit Miniserver |
| Temperatur | 0 … 55 °C / 32 … 131 °F |
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP20 |
| Klemmentyp | 24 VDC & LOXONE LinkAusgängeDG220B- |
| Leiterquerschnitt | 0,25 … 0,8 mm² / AWG 23 … 180,14 … 0,5 mm² / AWG 26 … 20 |
| Abisolierlänge | 5 mm / 0,2"7 mm / 0,28" |
| Temperaturbeständigkeit | -40 … 105 °C / -40 … 221 °F-40 … 70 °C / -40 … 158 °F |
| Montageart | Hutschiene nach EN50022, 35 mm |
| Farbe | Schwarz: RAL 9005 |
| Glanzgrad | Matt |
| Nettogewicht | 338 g |
| Bruttogewicht | 412 g |
| Produktmasse | 88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24” (L x B x H), 2 Teilungseinheiten |
| Packmass | 121 x 38 x 62 mm / 4,76 x 1,50 x 2,44” (L x B x H) |
| Zertifizierungen | UL 62368-1CSA C22.2#62368-1 |
