Multi Extension Air
CHF 691.85
CHF 640.00 exkl. MwSt.

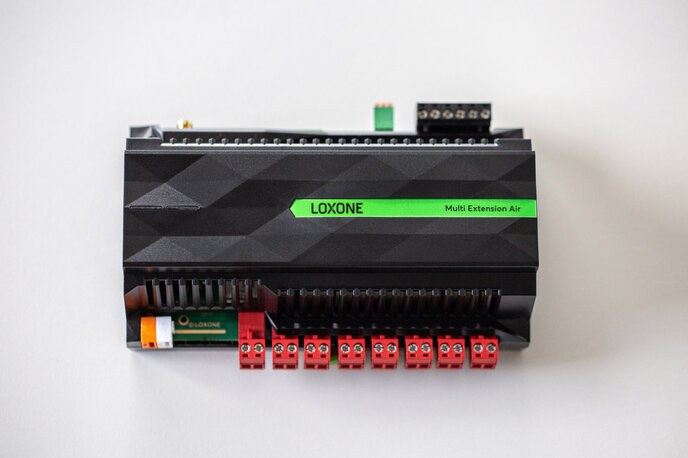

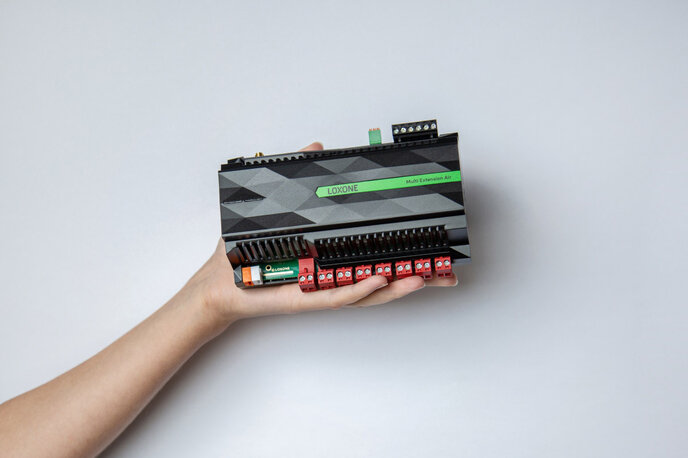

Die LOXONE Multi Extension Air stellt 8 Ausgänge mit potentialfreien bistabilen Relais, 12 digitale Eingänge, eine 1-Wire Schnittstelle und 4 PWM Ausgänge zur Verfügung.
Features:
- Überall platzierbar und somit die vielseitigste Extension für Nachrüstprojekte
- 12 digitale Eingänge:
- 0 - 28 VDC
- als Frequenzzähler verwendbar (max 200Hz)
- Ausgänge:
- 8x digital: (Relais), bistabil, potentialfrei
- 4x PWM: 2,1A pro Kanal (12-28VDC)
- 1-Wire Schnittstelle:
- max. 20 Sensoren, (max. 50mA)
Sie planen eine komplette Gebäudeautomation?
Wir planen und realisieren Gebäudeautomation für Wohn- und Gewerbegebäude – von der Planung über die Installation bis zur individuellen Visualisierung.
Gebäudeautomation planen →
Spezifikationen
| Versorgungsspannung | 18 … 28 VDC |
| Leistungsaufnahme | typ. 0,34 W, max. 1,74 W |
| Verlustleistung bei max. Last | 8,7 W |
| Max. Einschaltstrom | 24 A |
Mehr anzeigen
| Digital (12) | Logik 0: 0 … 2,2 VDCUndefiniert: 2,2 … 3,8 VDCLogik 1: 3,8 … 28 VDCals Frequenzzähler verwendbar:- Max. Frequenz: 200 Hz- Min. Impulsbreite: 2,5 ms- Genauigkeit: ± 1 Hz |
| Digital (8) | bistabil, potentialfrei:max. 250 VAC 16 A at cos = 1 (IEC)max. 250 VAC 15 A at cos = 1 (UL)max. 30 VDC 5 AGesamtlast max. 48 A |
| PWM (4) | 2,1 A pro Kanal, 12 … 28 VDCPWM Frequenz:Beleuchtung: 123 Hz; Kontrollsignal: 26 … 1627 Hz |
| LOXONE Air | max. 128 Geräte868 MHz (SRD Band Europa), 4 Kanäle, max. 15,1 mW e.r.p.915 MHz (ISM Band Region 2), 10 Kanäle, max. 13,2 mWSMA-Buchse mit 1,8 dBi Stabantenne |
| 1-Wire | max. 20 Sensoren, max. 50 mAoder 1 iButton Schlüssellesermax. 100 ... 300 m Kabellänge (abhängig von der Verdrahtungstopologie) |
| Temperatur | -20 … 55 °C / -4 … 131 °F |
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP20 |
| Leiterquerschnitt | 0,05 … 2,5 mm² / AWG 30 … 12Last > 12 A: min. 2,5 mm² / min. AWG 12 |
| Abisolierlänge | 6 … 7,5 mm / 0,24 … 0,30” |
| Anzugsdrehmoment | 0,5 … 0,6 Nm / 0,37 … 0,44 lbf·ft |
| Temperaturbeständigkeit | min. 80 °C / 176 °F für IEC,min. 75 °C / 167 °F für UL |
| Montageart | Hutschiene nach EN50022, 35 mm |
| Farbe | Schwarz: RAL 9005 |
| Glanzgrad | Matt |
| Nettogewicht | 338 g |
| Bruttogewicht | 412 g |
| Produktmasse | 158 x 88 x 59 mm / 6,22 x 3,46 x 2,32” (L x B x H) |
| Packmass | 180 x 110 x 65 mm / 7,08 x 4,33 x 2,56” (L x B x H) |
| Einsatzgebiet | Typ 1 (EN 60730-1) |
| Bemessungsspannung der digitalen Ausgänge | 2,5 kV (UL 60730-1, max. Höhe 2000 m) |
| Verschmutzungsgrad | 2 |
| Normen | UL 60730-1IEC 60730-1 |
