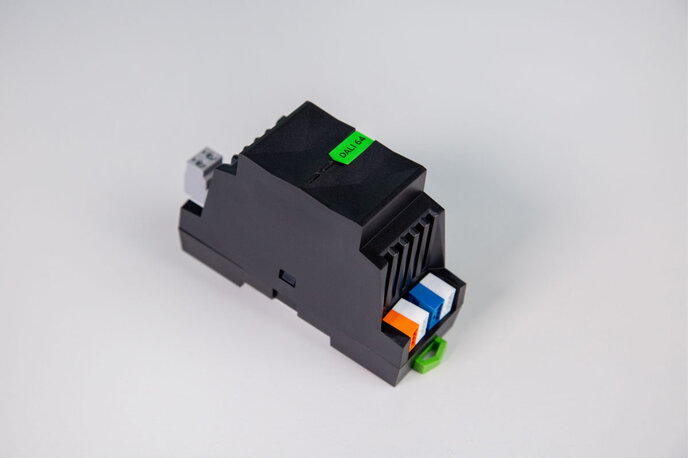

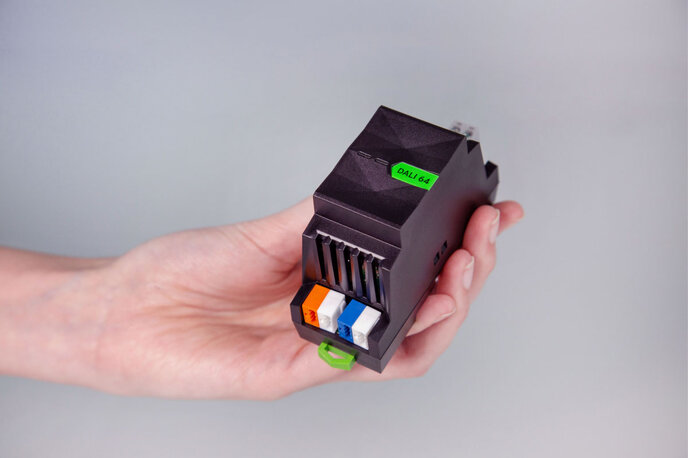

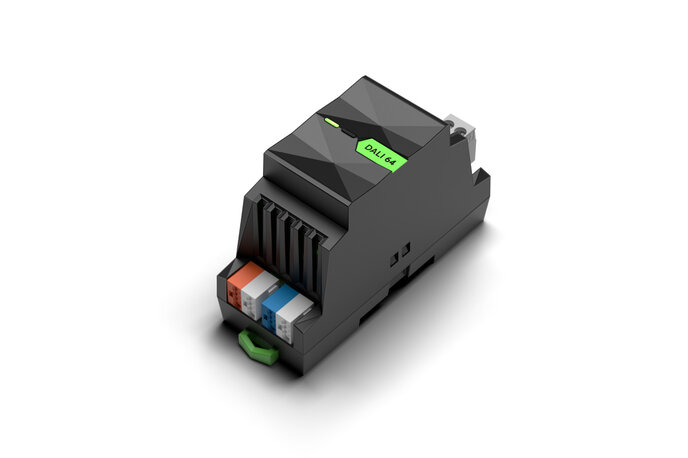

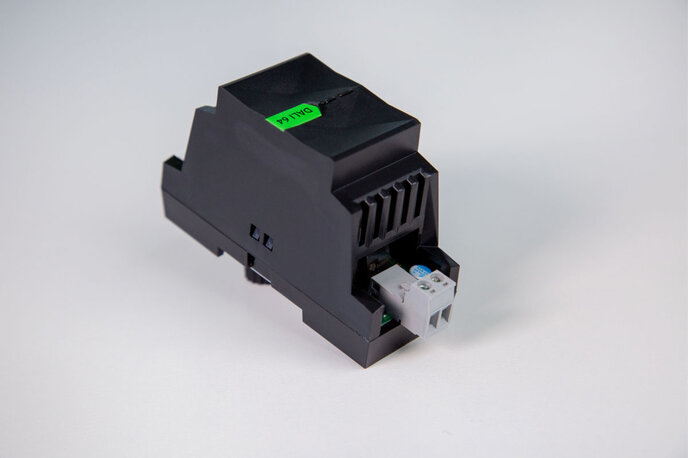

DALI Extension für 64 Geräte
CHF 738.30
CHF 683.00 exkl. MwSt.
DALI ist eine standardisierte drahtgebundene Beleuchtungsschnittstelle, die von einer Vielzahl an Herstellern und Beleuchtungskörpern unterstützt wird. Die LOXONE DALI Extension bindet diese Produkte in das LOXONE System ein und ist in der Lage, bis zu 64 DALI Geräte zu steuern.
Features:
- Bis zu 64 DALI Geräte / 16 Gruppen
- Bis zu 300m Kabellänge
- Unterstützt DALI Gerätetypen 0-8
- Unterstützt DALI-2 Instanztypen 1-4
- Interne DALI Spannungsversorgung (abschaltbar)
- DALI-2 certified (Supports DALI/DALI2 lights and exclusively DALI-2 certified sensors)
- Unterstützt den DALI Broadcast Modus
Sie planen eine komplette Gebäudeautomation?
Wir planen und realisieren Gebäudeautomation für Wohn- und Gewerbegebäude – von der Planung über die Installation bis zur individuellen Visualisierung.
Gebäudeautomation planen →
Spezifikationen
| Versorgungsspannung | 12 … 28 VDC |
| Leistungsaufnahme | typ. 0,4 W (keine Buslast)max. 5,4 W (inkl. 250 mA Buslast) |
| Verlustleistung bei max. Last | 1,4 W (bei 250 mA Buslast) |
Mehr anzeigen
| LOXONE Link | Verbindung mit Miniserver |
| DALI | DALI Geräte: max. 64 Geräte / 16 GruppenDALI Typen: unterstützte DALI Gerätetypen: 0-8, unterstützte DALI-2 Instanztypen: 1-4Buslänge: max. 300 m / 985 ft bei 1,5 mm²Bustopologie: Bus, Linie, Stern, BaumBusspannung: High: 16 V, Low: O V (typ.)Busversorgung: garantiert: 240 mA, max. 250 mA |
| Temperatur | -40 ... 55°C / -40 ... 131°F |
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP20 |
| Klemmentyp | 24 VDC & LOXONE LinkSchnittstelleDG220BMSTB2,5 |
| Leiterquerschnitt | 0,28 … 0,8 mm² / AWG 23 … 180,25 … 2,5 mm² / AWG 24… 12 |
| Abisolierlänge | 5 … 6 mm / 0.2 … 0.24”7 mm / 0.28" |
| Temperaturbeständigkeit | -40 … 105 °C / -40 … 221 °F-40 … 70 °C / -40 … 158 °F |
| Montageart | Hutschiene nach EN50022, 35 mm |
| Farbe | Schwarz: RAL 9005 |
| Glanzgrad | Matt |
| Nettogewicht | 68 g |
| Bruttogewicht | 87 g |
| Produktmasse | 88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24” (L x B x H), 2 Teilungseinheiten |
| Packmass | 121 x 38 x 62 mm / 4,76 x 1,50 x 2,44” (L x B x H) |
| Normen | IEC 62368-1:2018UL 62368-1:2019 Ed.3CSA C22.2#62368-1:2019 Ed.3 |
