Beleuchtung
Extensions & Schnittstellen

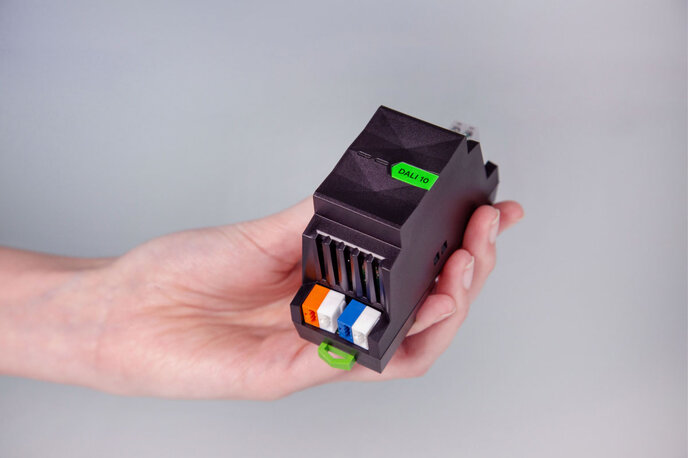

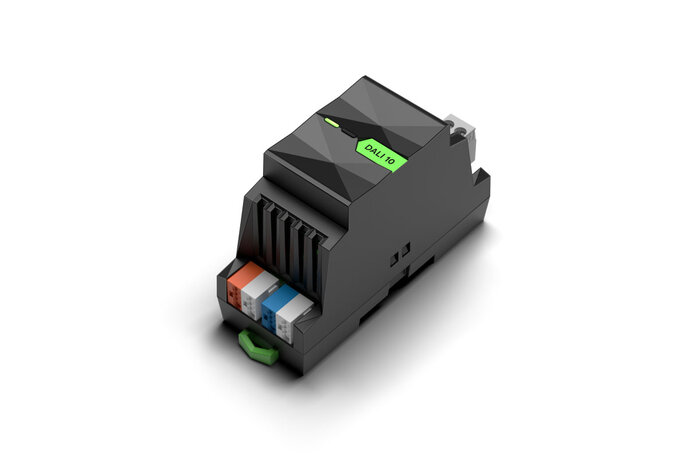

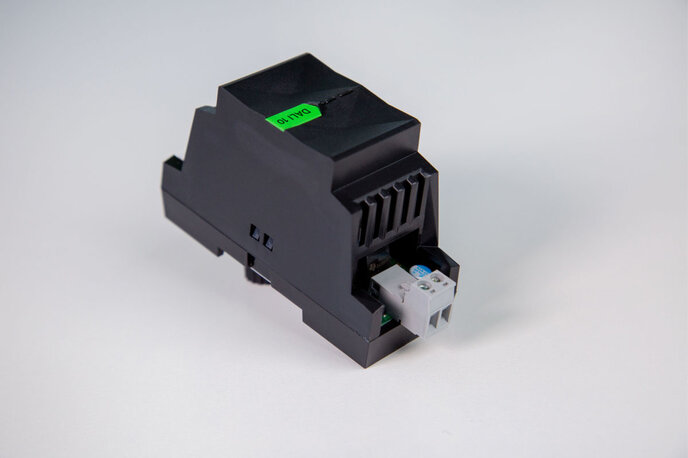

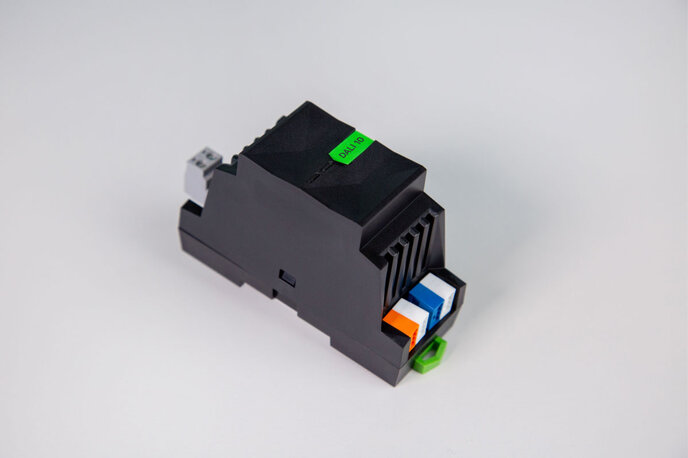

DALI Extension für 10 Geräte
CHF 259.45
CHF 240.00 exkl. MwSt.
DALI ist eine standardisierte kabelgebundene Schnittstelle für Beleuchtung, die eine grosszügige Auswahl an Herstellern und Leuchten umfasst. Die LOXONE DALI Extension integriert diese Produkte in das LOXONE System und kann bis zu 10 DALI-Geräte steuern.
Features:
- Bis zu 10 DALI Geräte / 16 Gruppen
- Bis zu 300m Kabellänge
- Unterstützt DALI Gerätetypen 0-8
- Unterstützt DALI-2 Instanztypen 1-4
- Integrierte schaltbare Spannungsversorgung
- Einfache und vollständige Konfiguration in LOXONE Config
- DALI-2 zertifiziert (Support von DALI2 Sensoren und Leuchten, kein Support von DALI Sensorik)
Sie planen eine komplette Gebäudeautomation?
Wir planen und realisieren Gebäudeautomation für Wohn- und Gewerbegebäude – von der Planung über die Installation bis zur individuellen Visualisierung.
Gebäudeautomation planen →
Spezifikationen
| Versorgungsspannung | 12 … 28 VDC |
| Leistungsaufnahme | typ. 0,4 W (keine Buslast)max. 5,4 W (inkl. 250 mA Buslast) |
| Verlustleistung bei max. Last | 1,4 W (bei 250 mA Buslast) |
Mehr anzeigen
| LOXONE Link | Verbindung mit Miniserver |
| DALI | DALI Geräte: max. 10 Geräte / 16 Gruppen DALI Typen: unterstützte DALI Gerätetypen: 0-8, unterstützte DALI-2 Instanztypen: 1-4Buslänge: max. 300 m / 985 ft bei 1,5 mm²Bustopologie: Bus, Linie, Stern, BaumBusspannung: High: 16 V, Low: O V (typ.)Busversorgung: garantiert: 240 mA, max. 250 mA |
| Temperatur | -40 … 55 °C / -40 … 131 °F |
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP20 |
| Klemmentyp | 24 VDC & LOXONE LinkSchnittstelleDG220BMSTB2,5 |
| Leiterquerschnitt | 0,28 … 0,8 mm² / AWG 23 … 180,25 … 2,5 mm² / AWG 24… 12 |
| Abisolierlänge | 5 … 6 mm / 0.2 … 0.24”7 mm / 0.28" |
| Temperaturbeständigkeit | -40 … 105 °C / -40 … 221 °F-40 … 70 °C / -40 … 158 °F |
| Montageart | Hutschiene nach EN50022, 35 mm |
| Farbe | Schwarz: RAL 9005 |
| Glanzgrad | Matt |
| Nettogewicht | 68 g |
| Bruttogewicht | 87 g |
| Produktmasse | 88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24” (L x B x H), 2 Teilungseinheiten |
| Packmass | 121 x 38 x 62 mm / 4,76 x 1,50 x 2,44” (L x B x H) |
| Normen | IEC 62368-1:2018UL 62368-1:2019 Ed.3CSA C22.2#62368-1:2019 Ed.3 |
Weniger anzeigen
