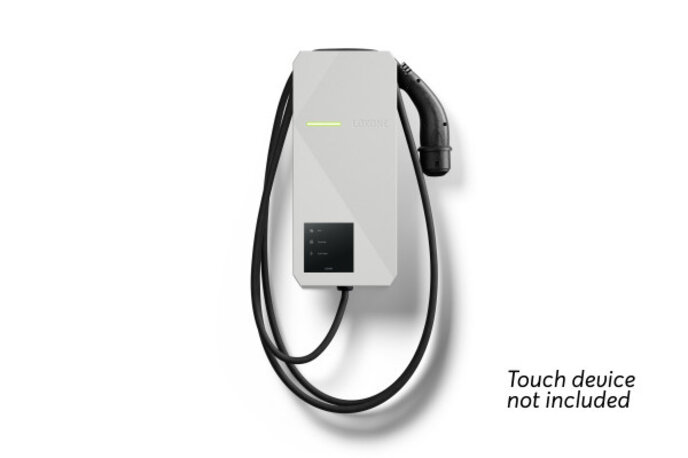

Wallbox 22kW 32A Tree
CHF 1232.35
CHF 1140.00 exkl. MwSt.
Die LOXONE Wallbox ist eine Ladestation, die dynamisches Laden von 4,1kW bis 22kW für Elektrofahrzeuge ermöglicht. Mit der robusten Tree Schnittstelle wird das Gerät in das LOXONE-System integriert, und bietet alle Freiheiten für das Energiemanagement.
- Kostengünstig und maximal schnell: Laden mit 22kW Wechselstrom
- Einfache Installation dank vorinstalliertem LOXONE Energiezähler 3-phasig Tree
- Kostenlos laden: PV-Überschuss effizient nutzen
- Strombörse inklusive: Günstig laden, auch ohne PV-Anlage. Ideal für variable Stromtarife
- Einfache Bedienung mit der LOXONE App oder durch Erweiterung mit dem Touch Pure Flex bzw. NFC Code Touch
- Nutzeridentifikation und Abrechnung per NFC
- Flottentauglich: Absicherung der Leitung und des Gebäudes dank optimaler Leistungsverteilung
- Bis zu 5 anpassbare Lademodi
- OCPP-fähig
- MID-konformer Zähler ab Werk
- Zertifiziert für TOR nach OVE R37:2024
Sie planen eine komplette Gebäudeautomation?
Wir planen und realisieren Gebäudeautomation für Wohn- und Gewerbegebäude – von der Planung über die Installation bis zur individuellen Visualisierung.
Gebäudeautomation planen →
Spezifikationen
| Nennspannung | AC-Eingang (Netzspannung)24 VDC Eingang3 x 230/400 V, 50 Hz18-24 V |
| Strom | 3 x 32 Amax. 120 mA |
| Leistungsaufnahme | Standby: 0.4 WLaden: 3 WStandby: 0.3 WLaden: 1.8 W |
| Gesamtverlustleistung | 6,9 W (beim Laden mit 32 A / Phase in der Wallbox)-Jeder Wallbox muss ein 30mA Typ A Fehlerstrom-Schutzschalter (RCD) vorgeschaltet werden. |
Mehr anzeigen
| Messgenauigkeit | MID / Klasse B EN 50470 / Klasse 1 IEC 62053 / Klasse 0.5 ANSI C12.1 |
| Max. Ladeleistung | 22 kW (3 phasig 32 A) einstellbar von 4,1 kW bis 22 kW |
| Ladebetriebsart | Ladebetriebsart 3 (IEC 61851-1) |
| Fehlerstromerkennung | Intern, RDC-MD, DC 6 mA, (IEC 62955) |
| Ladekabel mit Stecker | Typ 2 Stecker (IEC 62196) 5 Meter Kabel, 5 x 4 mm² + 1 x 0,5 mm² |
| LOXONE Tree | Verbindung mit Miniserver / Tree Extension |
| Modbus RTU | max. 1 Gerätmax. 3 m Leitungslänge einstellbare Baudrate & Parität Datentypen: 16 & 32 bit min. Abfragezyklus: 0,1 s / 1 s |
| OCPP | 1.6 & 2.0.1, NFC Code Touch erforderlich |
| Temperatur | -20 … 50 °C / -4 … 122 °F |
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP44 (IEC 60529) |
| specification_name.impact_protection | IK08 (IEC 62262) |
| Schutzklasse | Klasse I |
| Installation | Ortsfest, Aufbaumontage, vertikal an Wand oder Ladesäule |
| Empfohlene Montagehöhe | Kabelauslass: 132 cmOberkante: 165 cm |
| Betriebshöhe | max. 2000 m |
| Klemmentyp | $24 |
| Leiterquerschnitt | 0,5 … 10 mm²1,5 … 25 mm²0,14 … 1,5 mm²0,25 … 0,75 mm²Aderendhülsen erforderlich für feindrähtige Leiter |
| Abisolierlänge | 12 mm14 … 15 mm8 mm8 mm |
| Temperaturbeständigkeit | -40 … 105 °C-40 … 70 °C-60 … 130 °C-60 … 100 °C |
| Anzugsdrehmoment | 1,3 Nm3 Nm(Push-In) |
| Schraubenantrieb | 0,8 x 4 mmPZ2(Push-In) |
| Farbe | Gehäuse: RAL 9005 Dekorabdeckung: RAL 9003 |
| Glanzgrad | Matt |
| Nettogewicht | 4,4 kg |
| Bruttogewicht | 5,9 kg |
| Produktmasse | 430 x 190 x 130 mm (H x B x T) |
| Packmass | 575 x 395 x 155 mm (H x B x T) |
| Verschmutzungsgrad | 3 |
| Normen | CE (LVD 2014/35/EU, EMCD 2014/0/EU) IEC 61851-1 IEC 61851-22 |
| Zertifizierungen | Kompatibel mit ChargePoint be.ENERGISED (OCPP 1.6)OVE R37:2024 (AT TOR) |
