Extensions & Schnittstellen

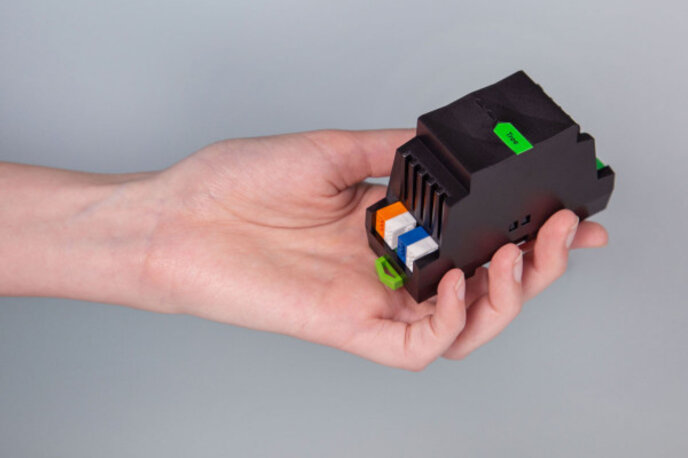

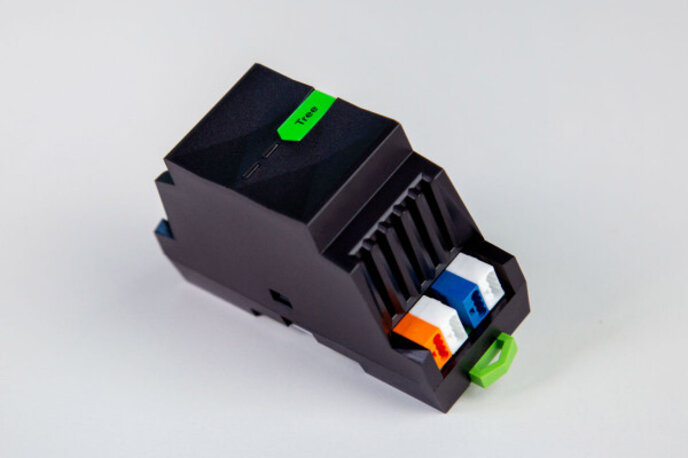

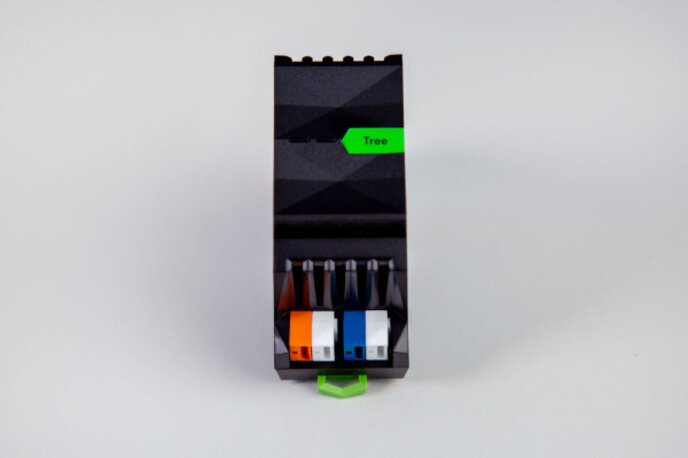

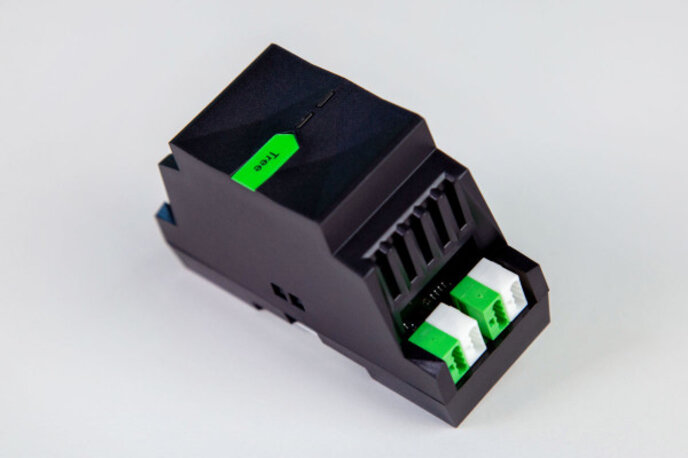

Tree Extension
CHF 143.75
CHF 133.00 exkl. MwSt.
Die LOXONE Tree Extension dient zur Erweiterung des Miniservers, und ermöglicht das Einbinden zahlreicher Geräte, die mit der LOXONE Tree Technologie ausgestattet sind.
Features:
- Zwei Tree Anschlüsse für bis zu 50 Geräte je Ast
- Für bis zu 80% weniger Verkabelungsaufwand
- Linie, Stern und Baum Verdrahtungstopologie
- Hohe verzögerungsfreie Übertragungsgeschwindigkeit
- Updatefähigkeit
- Integrierte Diagnosefunktion
- Verschlüsselte Kommunikation
Sie planen eine komplette Gebäudeautomation?
Wir planen und realisieren Gebäudeautomation für Wohn- und Gewerbegebäude – von der Planung über die Installation bis zur individuellen Visualisierung.
Gebäudeautomation planen →
Spezifikationen
| Versorgungsspannung | 9 … 28 V DC |
| Leistungsaufnahme | typ. 0.30 W |
| Verlustleistung bei max. Last | 0,12 W |
Mehr anzeigen
| LOXONE Link | Verbindung mit Miniserver |
| LOXONE Tree | 2 Ästemax. 50 Geräte je Ast max. 500 m Kabellänge je Ast |
| Temperatur | -40 … 70°C / -40 … 158°F |
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP20 |
| Leiterquerschnitt | 24 VDC & LOXONE LinkInterface0,05 … 2,5 mm² / AWG 30 … 120.25 … 0,8 mm² / AWG 23 … 18 |
| Abisolierlänge | 6 … 7,5 mm / 0,24 … 0,30”5 mm / 0,2" |
| Anzugsdrehmoment | 0,5 … 0,6 Nm / 0,37 … 0,44 lbf·ft- |
| Temperaturbeständigkeit | min. 80 °C / 176 °F für IEC, min. 75 °C / 167 °F für UL-40 … 105 °C / -40 … 221 °F |
| Montageart | Hutschiene nach EN50022, 35 mm |
| Farbe | Schwarz: RAL 9005 |
| Glanzgrad | Matt |
| Nettogewicht | 60 g |
| Bruttogewicht | 85 g |
| Produktmasse | 88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24” (L x B x H), 2 Teilungseinheiten |
| Packmass | 113 x 69 x 70,5mm / 4,45 x 2,72 x 2,78” (L x B x H) |
| Zertifizierungen | UL 62368-1CSA C22.2#62368-1 |
Weniger anzeigen
