Extensions & Schnittstellen

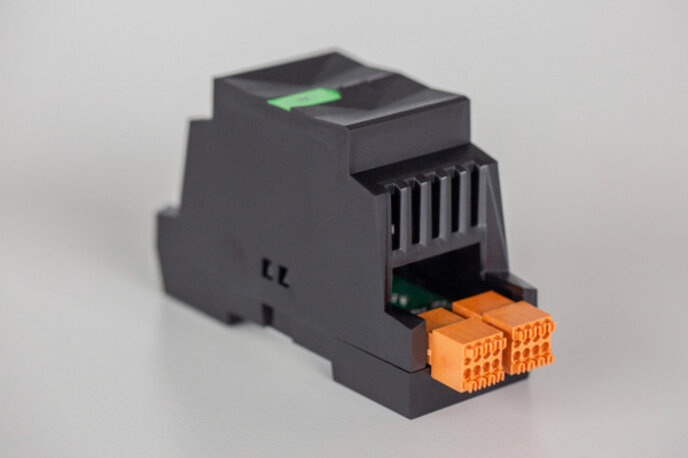

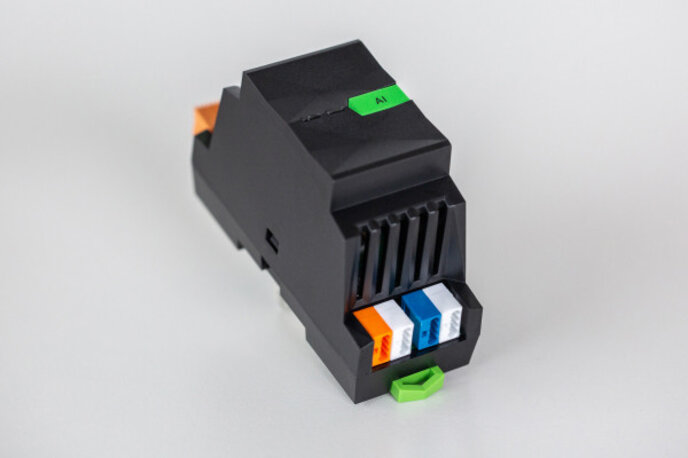

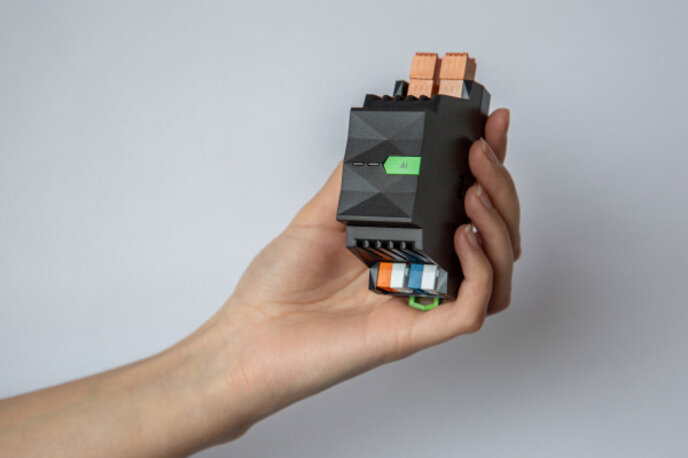

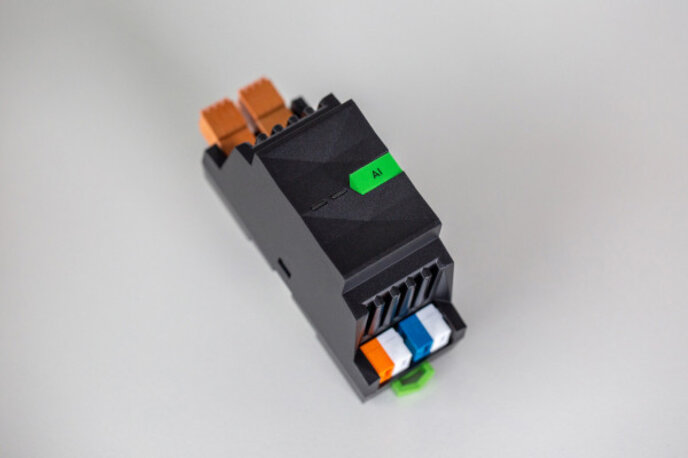

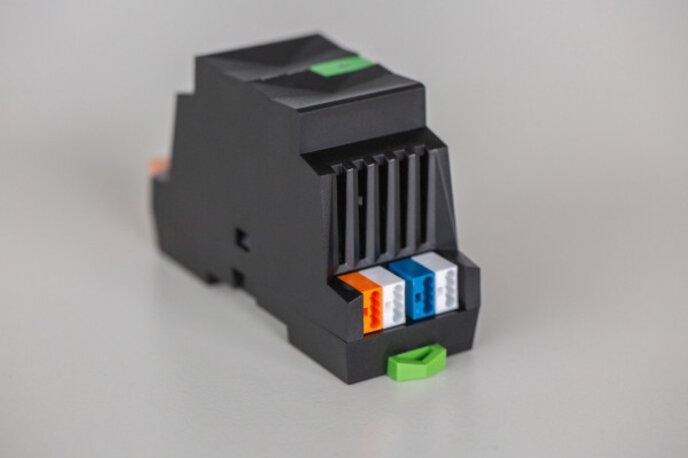

AI Extension
CHF 271.35
CHF 251.00 exkl. MwSt.
Die LOXONE AI Extension verfügt über 4 Eingänge für analoge Spannungssignale wie 0-10V oder digital, sowie 4 analoge Eingänge für Stromsignale wie 0/4-20mA.
Features:
- Speziell für den Einsatz bei Industrie-Projekten entwickelt
- 4x Spannungssignale (differentiell):
- Auflösung: 0,02V
- Wenn digital verwendet (0-28V)
- 4x Stromsignale (passiv):
- Auflösung: 0,05mA
- 4x 0-15V Eingang
- 4x 0/4-20mA Eingang
- Zur Erfassung von Analogsensoren aller Art
Sie planen eine komplette Gebäudeautomation?
Wir planen und realisieren Gebäudeautomation für Wohn- und Gewerbegebäude – von der Planung über die Installation bis zur individuellen Visualisierung.
Gebäudeautomation planen →
Spezifikationen
| Versorgungsspannung | 9 … 28 V DC |
| Leistungsaufnahme | typ. 0,10 W |
| Verlustleistung bei max. Last | 0,58 W |
Mehr anzeigen
| Analog (1-4) | Für DC-Spannungssignale (differenziell)Bereich: -25 ... 0 ... 25 VAuflösung: 0,02 VRi: 2,3 MOhmBei Verwendung als Digitaleingänge:Logik 0: 0 ... 0,5 VUndefiniert: 0,6 ... 1,5 VLogik 1: 1,6 ... 28 V |
| Analog (5-8) | Für DC-Stromsignale (passiv)Bereich: -30...0…30 mAAuflösung: 0.05 mARi: 105 Ohm |
| LOXONE Link | Verbindung mit Miniserver |
| Temperatur | -40 … 70°C / -40 … 158°F |
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP20 |

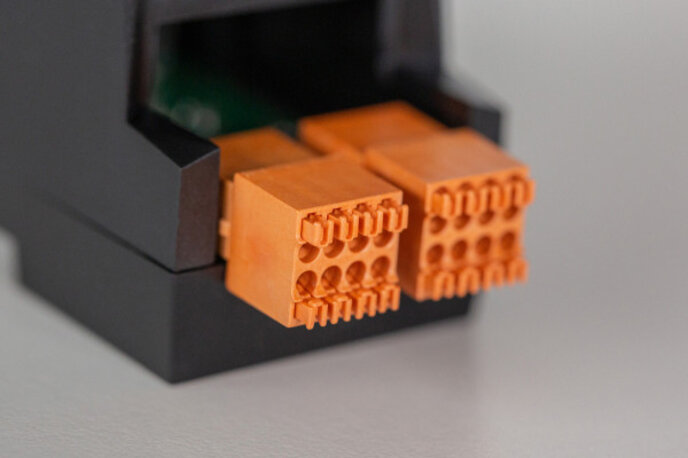

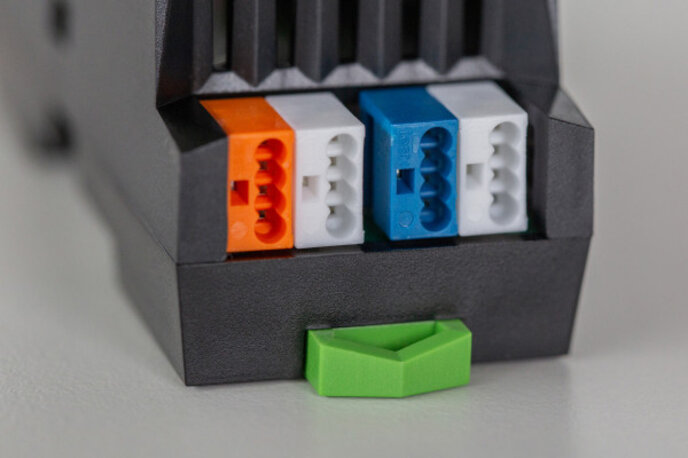

| Klemmentyp | 24 VDC & LOXONE LinkEingängeDG220B- |
| Leiterquerschnitt | 0,25 … 0,8 mm² / AWG 23 … 180,14 … 0,5 mm² / AWG 26 … 20 |
| Abisolierlänge | 5 mm / 0,2"7 mm / 0,28" |
| Temperaturbeständigkeit | -40 … 105 °C / -40 … 221 °F-40 … 70 °C / -40 … 158 °F |
| Montageart | Hutschiene nach EN50022, 35 mm |
| Farbe | Schwarz: RAL 9005 |
| Glanzgrad | Matt |
| Nettogewicht | 57 g |
| Bruttogewicht | 92 g |
| Produktmasse | 88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24” (L x B x H), 2 Teilungseinheiten |
| Packmass | 121 x 38 x 62 mm / 4,76 x 1,50 x 2,44” (L x B x H) |
