Extensions & Schnittstellen

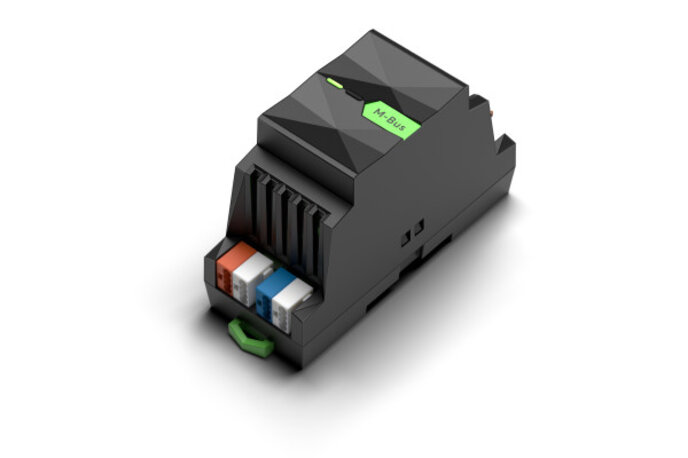

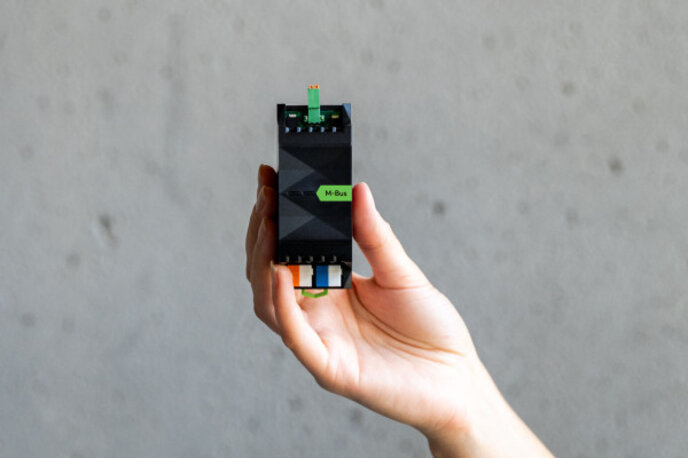

M-Bus Extension
CHF 324.30
CHF 300.00 exkl. MwSt.
Die LOXONE M-Bus Extension ist ein M-Bus-Master zur Hutschienenmontage zum Auslesen von bis zu 30 M-Bus Geräten wie Gas-, Wasser-, oder Energiezähler. Die ausgelesenen Werte können für Energiemanagement, Verbrauchsdatenerfassung und vieles mehr verwendet werden.
Features:
- Bis zu 30 M-Bus Geräte
- Bis zu 100m Buslänge
- Unterstützt unterschiedliche Baudraten (300-9600 bd) am selben Bus
- Bus, Linien, Stern, oder Baum Topologie
- Vollständig konform mit EN13757
- Unterstützt Abfragezyklen ab einer Sekunde
Sie planen eine komplette Gebäudeautomation?
Wir planen und realisieren Gebäudeautomation für Wohn- und Gewerbegebäude – von der Planung über die Installation bis zur individuellen Visualisierung.
Gebäudeautomation planen →
Spezifikationen
| Versorgungsspannung | 20 … 28 VDC |
| Leistungsaufnahme | 0,6 W (keine Buslast) 2,9 W (inkl. 45 mA Buslast) |
| Verlustleistung bei max. Last | 1,3 W (bei 45 mA Buslast) |
Mehr anzeigen
| LOXONE Link | Verbindung mit Miniserver |
| M-Bus | M-Bus Geräte: max. 30 GeräteBuslänge: max. 100 mBustopologie: Bus, Linie, Stern, BaumBaudrate: 300 … 9600 bd (einstellbar)Busspannung: High: 36 V, Low: 24 VBuslast: max. 45 mA / 30 Einheitslasten, lmax: 145 mA (45 mA + 100 mA Spielraum) |
| Temperatur | -40 … 70°C / -40 … 158°F |
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP20 |
| Klemmentyp | 24 VDC & LOXONE LinkSchnittstelleDG220BFMC 0.5 |
| Leiterquerschnitt | 0,25 … 0,8 mm² / AWG 23 … 180,14 … 0,5 mm² / AWG 26 … 20 |
| Abisolierlänge | 5 mm / 0,2"7 mm / 0,28" |
| Temperaturbeständigkeit | -40 … 105 °C / -40 … 221 °F-40 … 70 °C / -40 … 158 °F |
| Montageart | Hutschiene nach EN50022, 35 mm |
| Farbe | Schwarz: RAL 9005 |
| Glanzgrad | Matt |
| Nettogewicht | 63g |
| Bruttogewicht | 81 g |
| Produktmasse | 88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24” (L x B x H), 2 Teilungseinheiten |
| Packmass | 121 x 38 x 62 mm / 4,76 x 1,50 x 2,44” (L x B x H) |
| Normen | EN 13757 |
