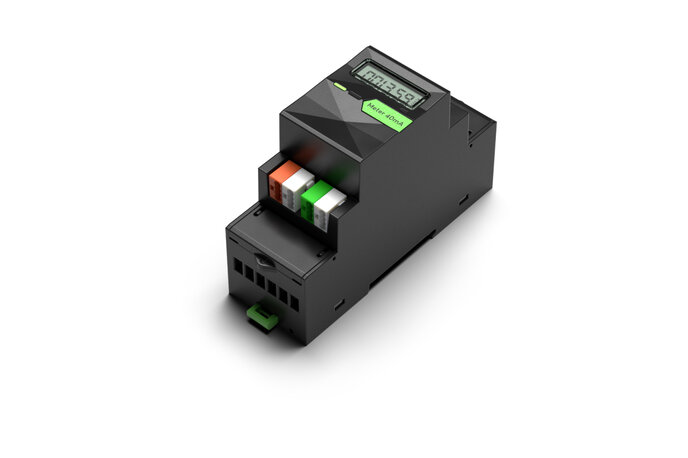

Energiezähler für 40mA Stromwandler Tree
CHF 212.95
CHF 197.00 exkl. MwSt.
Dieser kompakte, auf DIN-Schienen montierte, MID-zertifizierte Energiezähler ermöglicht bidirektionale Messungen mit drei externen 40-mA-Stromwandlern Ihrer Wahl. Er bietet eine sofortige Stromausfallerkennung und eignet sich ideal für das Energiemanagement und die Überwachung in Wohn- und Gewerbegebäuden.
- Einfache Einrichtung: Nahtlose Integration über Tree – keine Modbus-Konfiguration erforderlich
- MID-zertifiziert & ANSI Genauigkeitsklasse 0,5
- Nur 2 Teilungseinheiten: Halb so gross wie herkömmliche Zähler
- Behalten Sie den Überblick: Kosten- und Verbrauchskontrolle
- Live-Messwerte: Erfasst selbst kurze Lastspitzen mit sekundengenauen Aktualisierungen
- Sicher: Vollständig in das Lastmanagement integriert
- Geld sparen: Optimiert für das Energiemanagement durch Live-Überwachung
- Anzeige am Gerät: Zeigt die aktuelle Leistung und den Gesamtzählerstand an
- Ausfallsicher: Erkennt Netzausfälle sofort über doppelte DC/AC-Spannungsversorgung

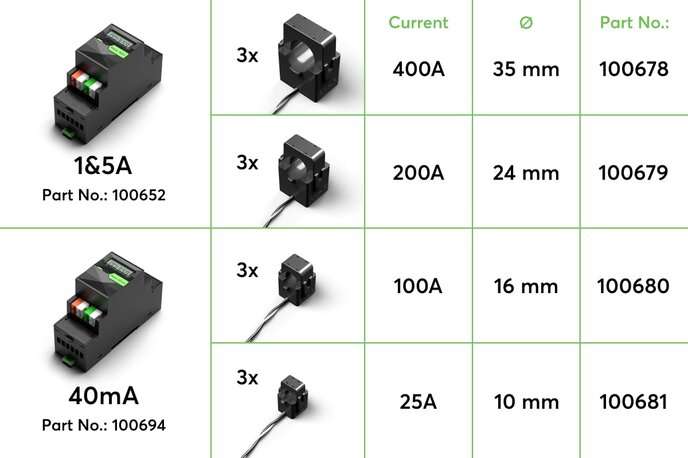

- Flexible Auswahl: Passt sich Ihrer Installation an – konfigurierbare Primärströme von 5–9999 A
- Bidirektionale Energiemessung
Sie planen eine komplette Gebäudeautomation?
Wir planen und realisieren Gebäudeautomation für Wohn- und Gewerbegebäude – von der Planung über die Installation bis zur individuellen Visualisierung.
Gebäudeautomation planen →
Spezifikationen
| Spannung | Un: 3x230 / 400 VAC, ± 20 % |
| Strom | Imin: 0,4 mA / Iref: 40 mA / Imax: 48 mA |
| Frequenz | fn: 50 Hz, ± 2 % |
| Leistungsfaktor | cos: 0,5 induktiv … 0,8 kapazitiv |
| Genauigkeit (Energie) | Klasse C (0,5 %, @ +5 °C … +30 °C) |
Mehr anzeigen
| Leistungsaufnahme | <= 0,6 W< 0,2 W |
| Verlustleistung bei max. Last | <= 2 W0,3 W |
| Leistung | Bereich: 0.01 … 999.9 kW / kVAr / kVA Genauigkeit: ± 1 % |
| Energie | Bereich: 0 … 999999.9 kWh / kVArh Verbrauch und Lieferung Genauigkeit: Klasse 2 IEC 62053, Klasse C EN 50470 |
| Unterstützter Primärstrom | 5 … 9 999 A |
| LOXONE Tree | Verbindung mit Miniserver / Tree Extension |
| Temperatur | -40 … 70°C / -40 … 158°F |
| Luftfeuchtigkeit | max. 90 % r. F. (nicht kondensierend) |
| Schutzart | IP20 |
| Klemmentyp | Strom- & Spannungseingänge24 VDC & LOXONE Tree-DG220B |
| Leiterquerschnitt | 0,5 … 1,5 mm² / AWG 22 … 14Aderendhülsen erforderlich für feindrähtige Leiter0,28 … 0,8 mm² / AWG 23 … 18 |
| Abisolierlänge | 6 … 7 mm / 0,24 … 0,28”5 … 6 mm / 0,2 … 0,24" |
| Anzugsdrehmoment | 0,6 Nm / 0,44 lbf·ft- |
| Temperaturbeständigkeit | -40 … 70 °C / -40 … 158 °F-40 … 105 °C / -40 … 221 °F |
| Schlitzschraubendreher | 0,5 × 3,5 mm- |
| Montageart | Hutschiene nach EN50022, 35 mm |
| Farbe | Schwarz: RAL 9005 |
| Glanzgrad | Matt |
| Nettogewicht | 145g |
| Bruttogewicht | 167 g |
| Produktmasse | 36 x 100 x 66 mm / 2,83 x 3,64 x 2,60" (L x B x H), 2 Teilungseinheiten |
| Packmass | 120 x 70 x 40 mm / 4,72 x 2,76 x 1,57" (L x B x H) |
| Genauigkeitsklasse 0,5 | Genauigkeitsklasse 0,5 |
