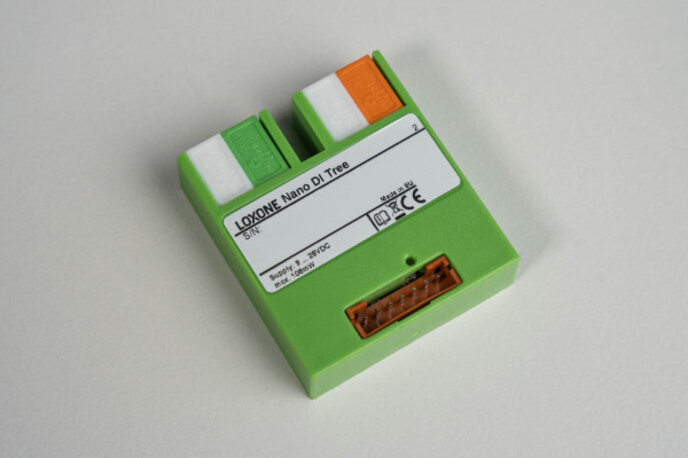

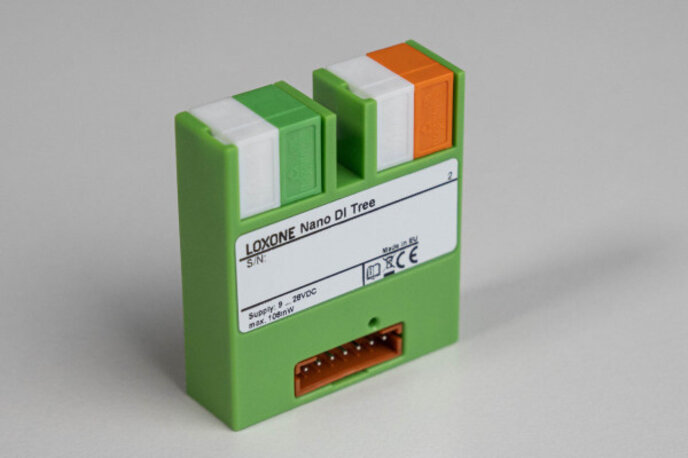

Nano DI Tree
CHF 108.10
CHF 100.00 exkl. MwSt.
Die LOXONE Nano DI Tree stellt 6 Digitaleingänge in einem kompakten Modul zur Verfügung. Sie eignet sich bestens um beliebige Schalter, Taster, Fensterkontakte und vieles mehr über die LOXONE Tree Technologie schnell und einfach zu integrieren.
Features:

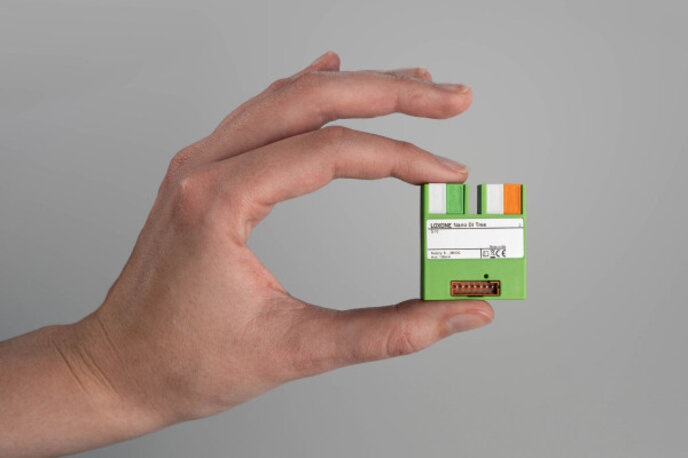

- Passt in jede handelsübliche Installationsdose
- 6 digitale Eingänge: Jeder digitale Eingang ist ein Frequenzeingang für bis zu 500Hz
- Einfacher Anschluss an Schalter, Taster, Fensterkontakte inklusive Anschlusskabeln
Sie planen eine komplette Gebäudeautomation?
Wir planen und realisieren Gebäudeautomation für Wohn- und Gewerbegebäude – von der Planung über die Installation bis zur individuellen Visualisierung.
Gebäudeautomation planen →
Spezifikationen
| Versorgungsspannung | 9 … 28 V DC |
| Leistungsaufnahme | max. 0,108 W |
| Verlustleistung bei max. Last | max. 0,108 W |
Mehr anzeigen
| Digital (6) | Logik 0: 0 … 2,2 V DCUndefiniert: 2,3 … 4.9 V DCLogik 1: 5 … 24 V DCRi = 57 kOhm24 V Ausgang: max. 0,1 Aals Frequenzzähler verwendbar:- Max. Frequenz: 500 Hz- Min. Impulsbreite: 1 ms- Genauigkeit: ± 1 Hz |
| LOXONE Tree | Verbindung mit Miniserver / Tree Extension |
| Temperatur | -40 … 70°C / -40 … 158°F |
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP20 |

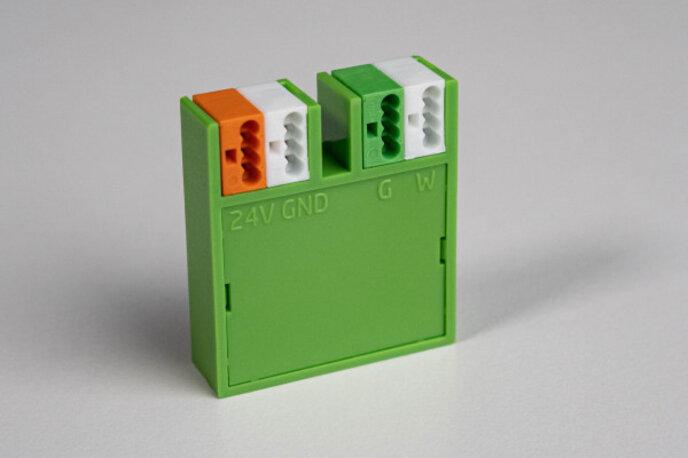

| Klemmentyp | 24 V DC & Loxone TreeDG220B |
| Leiterquerschnitt | 0.2 mm² / AWG 24 |
| Abisolierlänge | 8 mm / 0,3" |
| Temperaturbeständigkeit | 80 °C / 176 °F |
| Länge | 250 mm / 9,84" |
| Farbe | Grün: RAL 6018 |
| Glanzgrad | Matt |
| Nettogewicht | 54 g |
| Bruttogewicht | 74 g |
| Produktmasse | 38,3 x 34,3 x 10,5 mm / 1,50 x 1,35 x 0,41” (L x B x H) |
| Packmass | 79 x 79 x 41 mm / 3,11 x 3,11 x 1,61” (L x B x H) |
| Normen | UL 62368-1:2019 Ed.3+R:22Oct2021CSA C22.2#62368-1:2019 Ed.3+U1IEC 62368-1:2018 |
